Für maximale Systemsteifigkeit in Biegeprozessen: unser Premium Linear System

Hochwertigkeit und Performance – insbesondere in Bezug auf minimales Verdrehspiel – sowie hohe Verdrehsteifigkeit, Dynamik und Drehmomentdichte sind die entscheidenden Auswahl­kriterien für Getriebe und Linearsysteme in Rohrbiegemaschinen. Mit dem modularen Premium Linear System von WITTENSTEIN alpha setzt der portugiesische Rohrbiegemaschinen-Hersteller AMOB bei seiner vollelektrischen Biegemaschine eMOB 52 2 Bend auf eine leistungsfähige Systemlösung, die mit genau diesen Merkmalen eine maximale Systemsteifigkeit in den Biegeprozessen gewährleistet.

WITTENSTEIN GmbH - Energiestraße 2

+43 2252 890 145–0

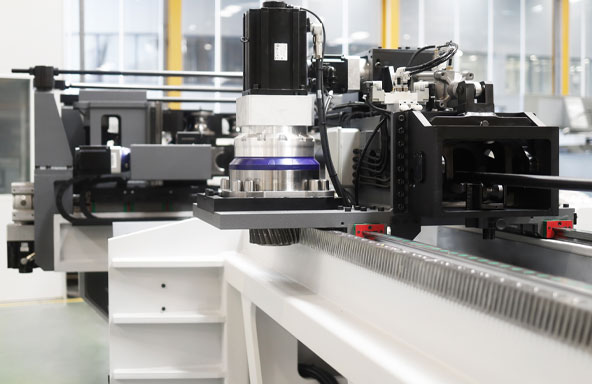

DIE NEUE BIEGEMASCHINE VON AMOB ÜBERZEUGT MIT BESTLEISTUNGEN

Das Premium Linear System erfüllt zuverlässig alle Anforderungen an eine präzise und gleichzeitig dynamische Bewegungsführung

DIE NEUE BIEGEMASCHINE VON AMOB ÜBERZEUGT MIT BESTLEISTUNGEN

Mehr lesen

AMOB – WELTWEIT FÜHREND BEI ROHRBIEGETECHNIK

AMOB – WELTWEIT FÜHREND BEI ROHRBIEGETECHNIK

Seit mehr als 60 Jahren steht AMOB für die Entwicklung und Konstruktion sowie den Bau leistungsfähiger Rohrbiege-, Profilbiege- und Endformungsanlagen.

Mehr lesen

Die Kombination macht´s.

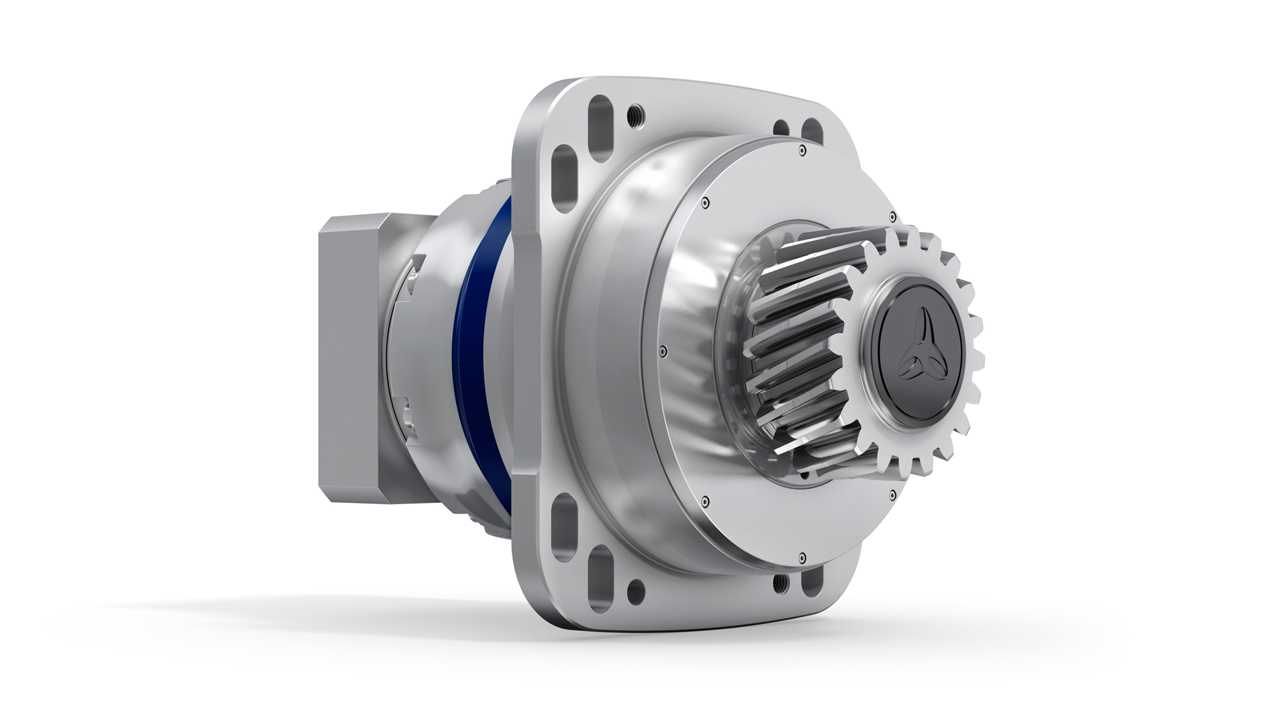

Erstens: ein spielarmes Power-Paket

Bei der Auslegung des Linearsystems nahmen die Ingenieure von AMOB und WITTENSTEIN alpha mit dem Auslegungstool cymex® 5 eine Analyse der Bewegungsprofile und Lastgrößen in der Maschine vor. Auf Basis dieser Ergebnisse wurden dann die auf die Applikation bestmöglich zugeschnittenen Kompo­nenten für das Premium Linear System ausgewählt. Beim Getriebe fiel die Wahl auf das spielarme und hochpräzise Planetengetriebe RP+. Dieses zeichnet sich besonders durch ein minimales Verdrehspiel von weniger als einer Winkelminute sowie höchste Torsions- und Kippsteifigkeit aus. Es kann alle auf­tretenden Kräfte komplett aufnehmen und gewähr­leistet so beim Rohrbiegen mit der eMOB 52 2 Bend eine maximale Positionier- und Wiederhol­genauigkeit. Die Getriebe der Baureihe wurden speziell für lineare Anwendungen mit Ritzel und Zahnstange entwickelt. Begeistert waren die Ingenieure auch von der Montagefreundlichkeit.

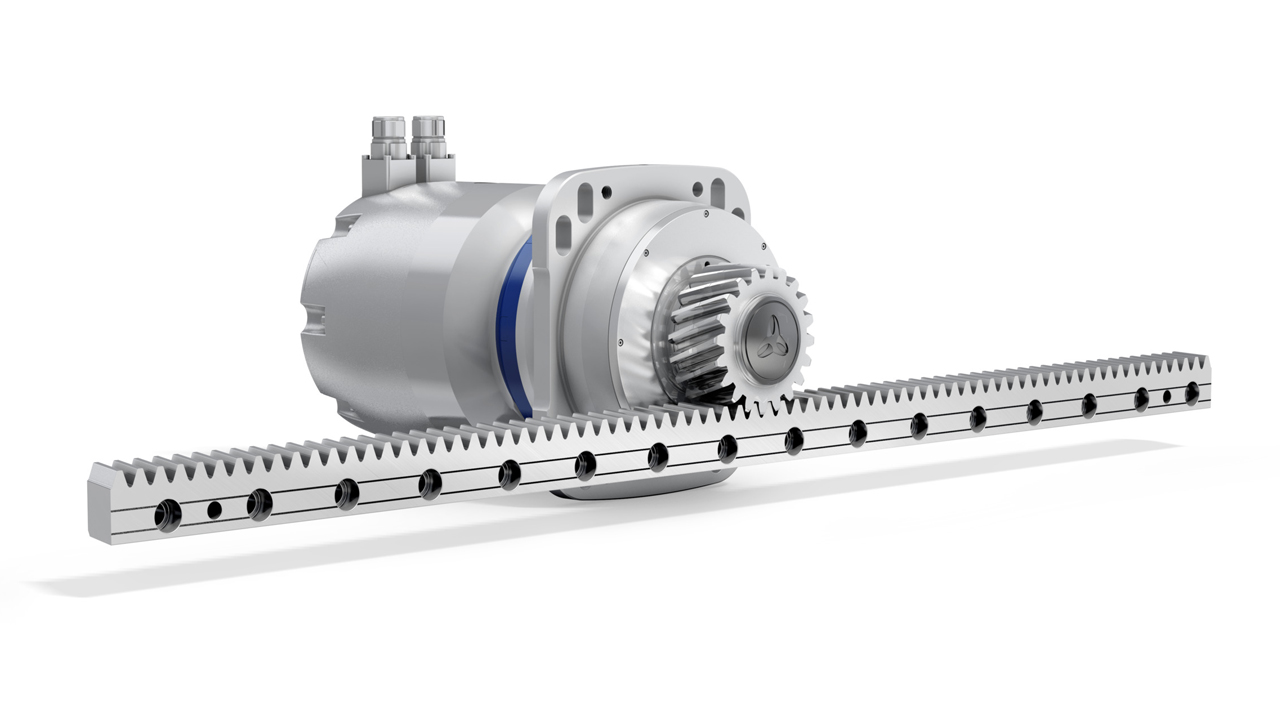

Zweitens: High-End-Zahnstangen

Auch die in Hochpräzisionsprozessen gefertigten High-End-Zahnstangen des Premium Linear Systems glänzen mit Montagefreundlichkeit. Sie können dank maßgenauer und ergonomischer INIRA®-Montage­technik von WITTENSTEIN alpha mit deutlich weniger Aufwand als bei herkömmlichen Antriebs­lösungen dieser Art eingebaut werden. Experten bestätigen, dass bereits beim Befestigen von Zahn­stangen am Maschinenbett durch die patentierte Exzentertechnik bis zu 50 % Montagezeit gespart werden können – und beim spanlosen Verstiften sind es sogar fast 98 %. Im Betrieb erfüllt die besondere Oberflächengüte der Zahnstangen höchste Ansprüche an Positionier­genauigkeit, Vorschubkraft, Laufruhe und Verschleißverhalten.

DAS PREMIUM LINEAR SYSTEM ÜBERZEUGT AUF GANZER LINIE

Mit dem Premium Linear System haben wir neue Bestwerte bei Geschwindigkeit, Dynamik und Präzision erreicht.

DAS PREMIUM LINEAR SYSTEM ÜBERZEUGT AUF GANZER LINIE

Mehr lesen

ZUSAMMENARBEIT FÜHRT SCHNELLER ZUM ZIEL

Mit dem Tool cymex® 5 konnten wir schnell die passende Getriebeauslegung ermitteln. Das hat den gesamten Prozess massiv beschleunigt.

ZUSAMMENARBEIT FÜHRT SCHNELLER ZUM ZIEL

Mehr lesen
