Galaxie® G

  • Galaxie® G – Galaxie® in koaxialer Ausführung mit optionaler Getriebevorstufe

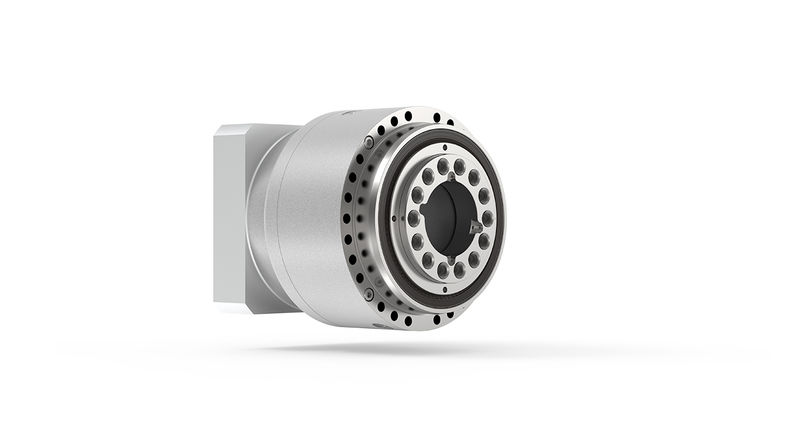

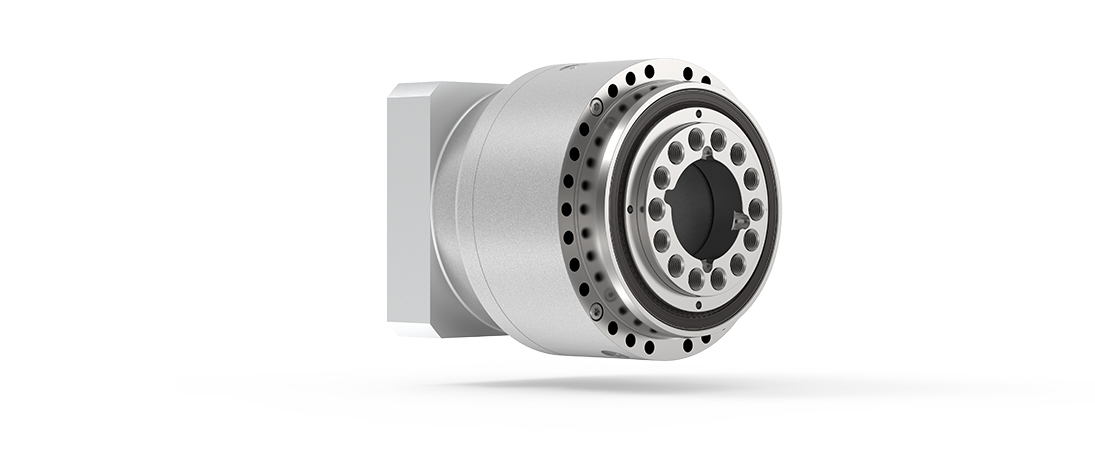

Galaxie® G ist ein kundenspezifisch ausgelegtes spielfreies Getriebe mit optionaler koaxialer Planetenvorstufe und Adapterplatte.


Erfahren Sie hier mehr

  • Vorteile und Nutzen
  • Technische Daten
  • Verfügbare Optionen



Kundenspezifisch ausgelegtes spielfreies Getriebe mit optionaler koaxialer Planetenvorstufe und Adapterplatte.

Vorteile

  • Höchste Drehmomentdichte
  • Höchste Verdrehsteifigkeit
  • Wartungsfrei
  • Verbesserte Gleichlaufgüte
  • Robuste und präzise Abtriebslagerung
  • Absolutes Nullspiel
  • Schnelle Umsetzung der Integration

Nutzen

  • Steigerung der Produktivität
  • Sicherung der Prozessstabilität
  • Schaffung neuer leistungsfähiger Maschinengenerationen
  • Sicherung der Wettbewerbsfähigkeit
  • Verkürzung von Projektlaufzeiten





  Galaxie® robustness line Galaxie® accuracy line
BaugrößeEinheit85110135175215120190300
Bauart GGGGGGGG
Aussendurchmesser1D  [mm]115160191241300122193304
Länge2l  [mm]15717722626731644157229

Max. Beschleunigungsmoment3

T2B  [Nm]450108618004050750035015006000
Max. Abtriebsdrehzahl3n2max [rpm]125958061501258050
Nominelles Abtriebsmoment3 @ n2NT2N  [Nm]190450750168531301907503000
Nominelle Abtriebsdrehzahl@ T2Nn2N  [rpm]3123201512605031
Not-Aus-Moment3T2Not [Nm]1350300054001200022500700300012000
Verdrehsteifigkeit3Ct21 [Nm/arcmin]160370650140027001556252500
Übersetzung4i-2431

1 Ohne Stecker/Abweichungen je nach Einbauart
2 Ohne Wasseranschlüsse/Abweichungen je nach Vorstufen und motorabhängigen Adapterplatten
3 Werte unterliegen aufgrund nicht beeinflussbarer Faktoren Schwankungen
4 Bei negativer Übersetzung dreht Abtrieb gegenläufig zum Antrieb; bei positiver Übersetzung dreht Abtrieb gleichläufig zum Antrieb


Galaxie® robustness line Baureihe: Technische Daten gültig ohne Wasserkühlung

Galaxie® accuracy line Baureihe: Technische Daten gültig mit Wasserkühlung

Technische Daten unverbindlich



  • Adapterplatte und Distanzhülse perfekt auf Servomotor abgestimmt
  • Unterschiedliche Übersetzungsvarianten

Galaxie® G

  • Optional Getriebevorstufe

Galaxie® GH

  • Optional Hypoidvorstufe 1- oder 2 stufig
  • Hohlwelle: 26-71 mm (optional auf Anfrage)

Galaxie® G

Übersetzung

  • einstufig 24
  • zweistufig 72 - 240
  • IP 65

Unterschiedliche Antriebsschnittstellen

  • Kupplung / Steckhülse für Motorwelle
  • Kompatibel mit unterschiedlichen Servomotoren (Siemens, Bosch etc.)
  • Offen / verstärkt für Riemenscheibe (bspw.)

Weitere Spezifikation

  • IP65

Optional Wasserkühlung

  • Baugröße 150

Optional

  • Industrie 4.0-fähig durch cynapse®

Übersetzung

  • einstufig 24
  • zweistufig 72 - 240
  • IP 65

Unterschiedliche Antriebsschnittstellen

  • Kupplung / Steckhülse für Motorwelle
  • Kompatibel mit unterschiedlichen Servomotoren (Siemens, Bosch etc.)
  • Offen / verstärkt für Riemenscheibe (bspw.)

Weitere Spezifikation

  • IP65

Optional Wasserkühlung

  • Baugröße 150

Optional

  • Industrie 4.0-fähig durch cynapse®
