DP+ Planetengetriebe für Delta-Roboter

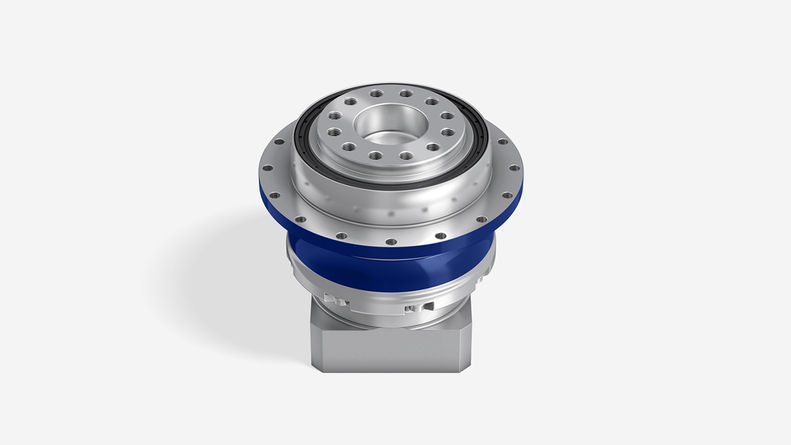

  • DP+ für Delta-Applikationen im Trockenbereich

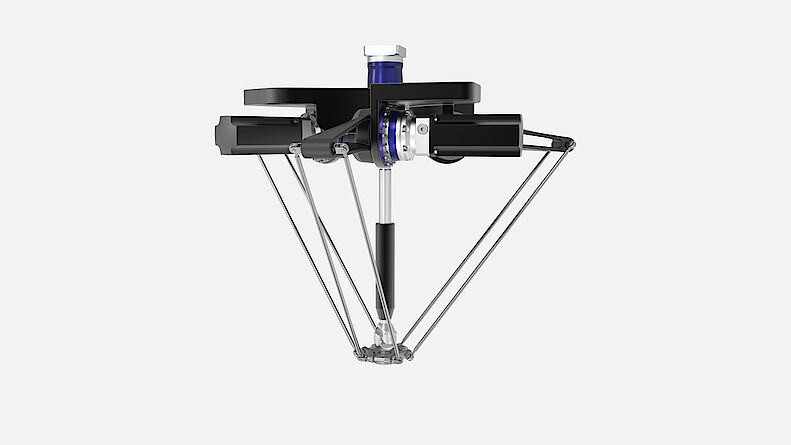

  • Delta-Roboter-Anwendung für den Einsatz im Trockenbereich

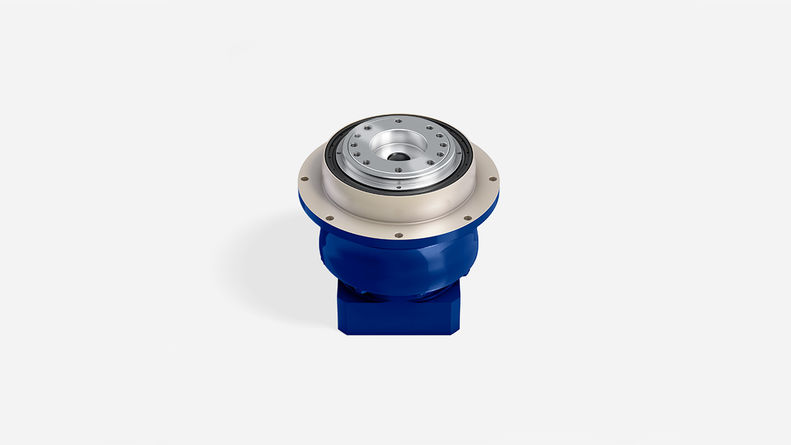

  • DP+ mit Korrosionsschutz für Delta-Applikationen im Spritzbereich

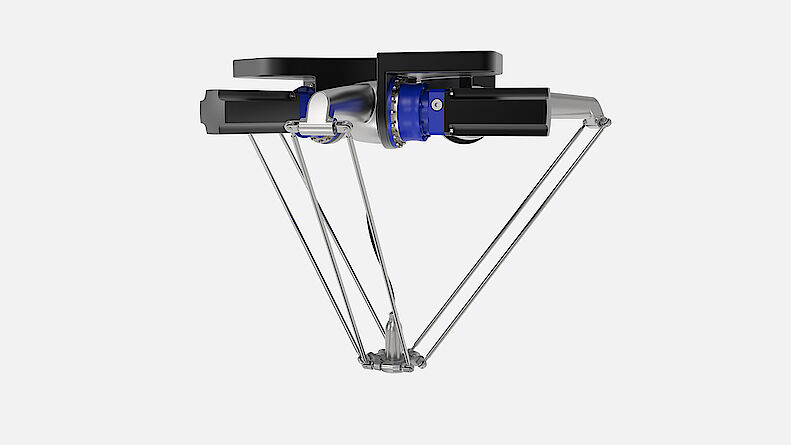

  • Delta-Roboter-Anwendung für den Einsatz im Spritzbereich

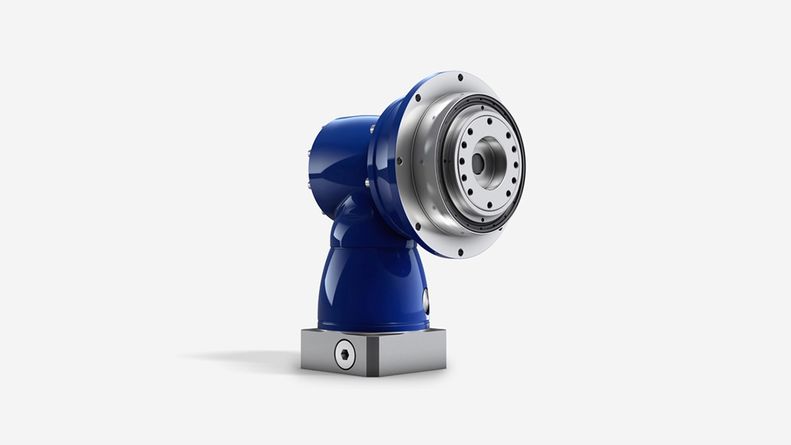

  • DPK+ Hypoidgetriebe für Delta-Applikationen (auf Anfrage)

Für jede Anforderung die richtige Lösung

Das Planetengetriebe DP+ wurde speziell für den Einsatz in Delta-Roboter-Applikationen entwickelt. Durch verschiedene Ausprägungen ist eine Anwendung im Trocken- und Spritzbereich möglich. Vorteile dieser Antriebslösung sind neben einem optimiertem Dichtsystem unter anderem die höhere Dynamik durch die massenträgheitsoptimierte Version.

Erfahren Sie mehr


Für den Einsatz in Delta-Roboter-Applikationen im Nassbereich eignet sich das HDP+ im Hygienic Design.

Erfahren Sie mehr



Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN GmbH - Energiestraße 2

WITTENSTEIN GmbH

Energiestraße 2

2540 Bad Vöslau (Austria)

  • Technische Daten
  • Verfügbare Optionen
Produkttyp DP+DP+ HIGH TORQUE
Version MFMA
Übersetzung 16 - 5022 - 55
Anzahl Baugrößen 43

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 3

Reduziert
≤ 1

Standard

≤ 1

Reduziert

Max. DrehmomentT2a [Nm]50 - 825315 - 1402
Max. Antriebsdrehzahln1Max [rpm]75007500
Verdrehsteifigkeit Ct21 [Nm/arcmin]180220
Max. KippmomentM2KMax [Nm]13351335

c) Bezogen auf Referenzbaugrößen

ProdukttypDP+DP+ HIGH TORQUE
VersionMFMA
Form des Abtriebs
Flansch
Form des Antriebs
Motoranbau

Ausprägung


Lebensmitteltaugliche Schmierung a) b)
Korrosionsbeständig a) b)
Massenträgheitsoptimiert a)
Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Montagering

a) Leistungsreduzierung: Technische Daten auf Anfrage erhältlich

b) Bitte Rücksprache mit WITTENSTEIN alpha

Produkthighlights

Geringe Trägheit

Zusätzliche Verringerung der Massenträgheit durch den Einsatz eines Aktuators.

Gleichbleibend hohe Leistung

Konstantes Verdrehspiel über die Getriebelaufzeit für eine gleichbleibend hohe Leistung.

Wartungsarmut

Höchste Qualitätsansprüche für eine lange Lebensdauer und Verlängerung von Wartungsintervallen.

Geschwindigkeit

Höchste Geschwindigkeit steigert den Maschinenoutput.

Positioniergenauigkeit

Geringes Verdrehspiel und hohe Verdrehsteifigkeit ermöglichen höchste Positioniergenauigkeit am Toolcenter Point.

Zuverlässigkeit

Hohe Zuverlässigkeit der Getriebe vermeidet kostenintensive Maschinenstillstände.

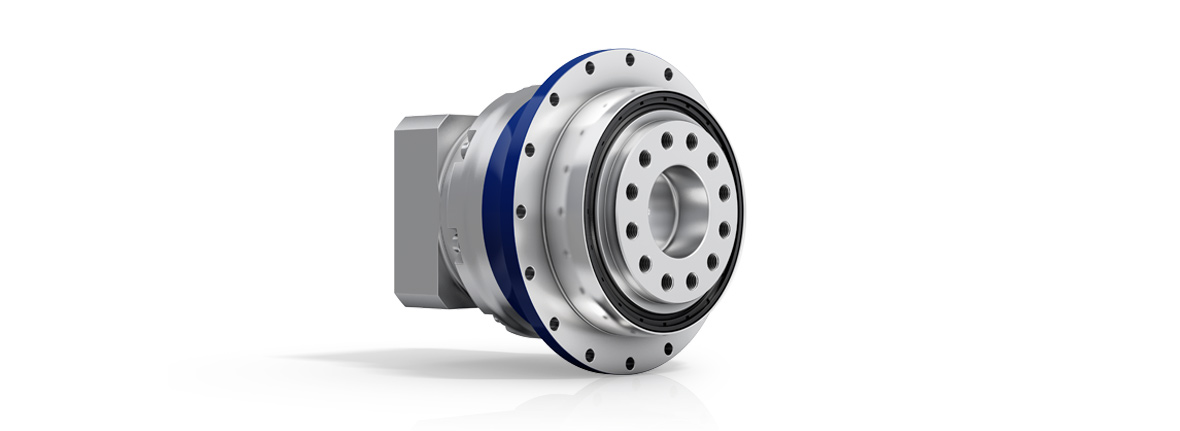

Höhere Dynamik durch massenträgheitsoptimierte Version


Verbesserte Temperaturentwicklung

Kompatibler Abtriebsflansch zu TP+ und TP+ HIGH TORQUE


Optimiertes Dichtsystem

Höhere Dynamik durch massenträgheitsoptimierte Version


Verbesserte Temperaturentwicklung

Kompatibler Abtriebsflansch zu TP+ und TP+ HIGH TORQUE


Optimiertes Dichtsystem

WITTENSTEIN alpha in allen Achsen

Spielarme Planetengetriebe

WITTENSTEIN alpha bietet für jede Achse komplette Antriebslösungen aus einer Hand. Die Anwendungsbereiche sind nahezu grenzenlos. Unsere Lösungen können in hochpräzisen Achsen in Fertigungssystemen bis zu Verpackungsmaschinen, bei denen maximale Produktivität gefordert ist, zum Einsatz gebracht werden. WITTENSTEIN alpha steht dabei stets als Synonym für höchste Qualität und Zuverlässigkeit, hohe Präzision und Gleichlaufgüte, höchste Leistungsdichte, lange Lebensdauer und einfachsten Motoranbau.
