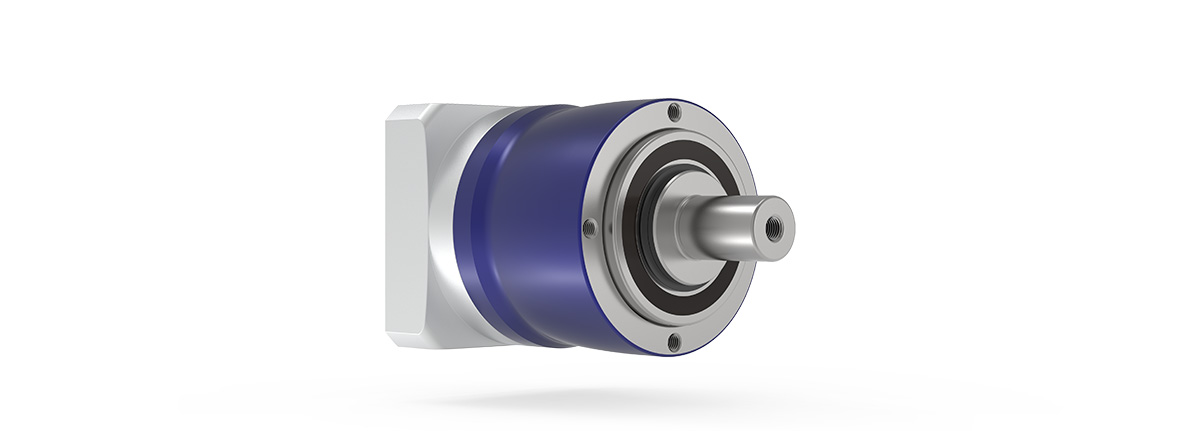

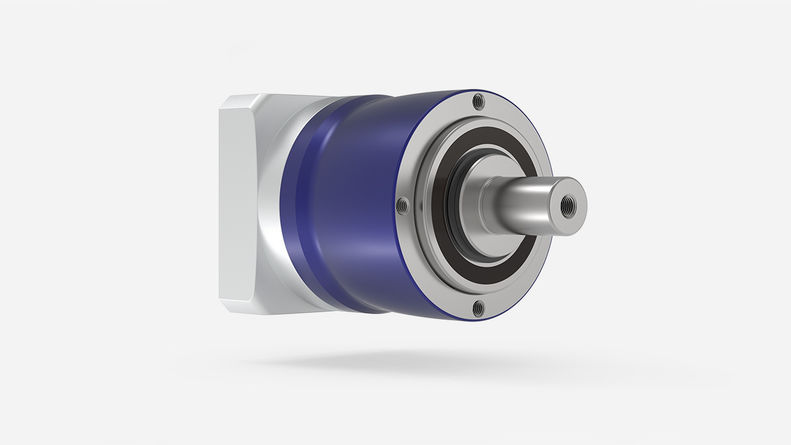

NP Planetengetriebe

  • NP – Planetengetriebe mit LP+-Abtriebsgeometrie

  • Motoranbau alpha Value Line Planeten- und Winkelgetriebe

Individual Talents

Die alpha Value Line ist universell einsetzbar und bietet nahezu für jede Anforderung die beste wirtschaftliche Lösung. So ist das NP Planetengetriebe für alle Anwendungen im Mid-Range Bereich geeignet, für die eine Abtriebswelle benötigt wird.

Erfahren Sie mehr

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN GmbH - Energiestraße 2

WITTENSTEIN GmbH

Energiestraße 2

2540 Bad Vöslau (Austria)

  • Technische Daten
  • Verfügbare Optionen
Produkttyp NP
Version MF / MA
Übersetzung 3 - 100
Anzahl Baugrößen 5

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 8

Max. DrehmomentT2a [Nm]18 - 800
Max. Antriebsdrehzahln1Max [rpm]10000

c) Bezogen auf Referenzbaugrößen

Form des Abtriebs
Welle glatt

Welle mit Passfeder d)

Form des Antriebs
Motoranbau

Ausprägung


Lebensmitteltaugliche Schmierung a) b)
Systemlösungen

Linearsystem (Ritzel / Zahnstange)

Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Kupplung

a) Leistungsreduzierung: Technische Daten auf Anfrage erhältlich

b) Bitte Rücksprache mit WITTENSTEIN alpha

d) Leistungsreduzierung: Für eine detailliertere Auslegung nutzen Sie bitte unsere Auslegungssoftware cymex®

Produkthighlights

Zweiteiliges Klemmnabensystem aus dem High End-Bereich

  • Beschriftete Anziehmomente zur sicheren, schnellen Motormontage
  • Garantiert beste Gleichlaufeigenschaften

Form des Abtriebs

Verfügbar mit glatter Welle

Hohe Übersetzungsvarianz

  • Vielfältige Anzahl an Übersetzungen (i=3 bis i=100)
  • Erhältlich in den gängigen binären Übersetzungen

Differenzierte Leistungsdichte

Mit der HIGH TORQUE Version wird für die Baugrößen 015 – 035 eine noch höhere Drehmomentdichte ermöglicht

Zweiteiliges Klemmnabensystem aus dem High End-Bereich

  • Beschriftete Anziehmomente zur sicheren, schnellen Motormontage
  • Garantiert beste Gleichlaufeigenschaften

Form des Abtriebs

Verfügbar mit glatter Welle

Hohe Übersetzungsvarianz

  • Vielfältige Anzahl an Übersetzungen (i=3 bis i=100)
  • Erhältlich in den gängigen binären Übersetzungen

Differenzierte Leistungsdichte

Mit der HIGH TORQUE Version wird für die Baugrößen 015 – 035 eine noch höhere Drehmomentdichte ermöglicht

WITTENSTEIN alpha in allen Achsen

Spielarme Planetengetriebe

WITTENSTEIN alpha bietet für jede Achse komplette Antriebslösungen aus einer Hand. Die Anwendungsbereiche sind nahezu grenzenlos. Unsere Lösungen können in hochpräzisen Achsen in Fertigungssystemen bis zu Verpackungsmaschinen, bei denen maximale Produktivität gefordert ist, zum Einsatz gebracht werden. WITTENSTEIN alpha steht dabei stets als Synonym für höchste Qualität und Zuverlässigkeit, hohe Präzision und Gleichlaufgüte, höchste Leistungsdichte, lange Lebensdauer und einfachsten Motoranbau.
