CPK Kegelradgetriebe

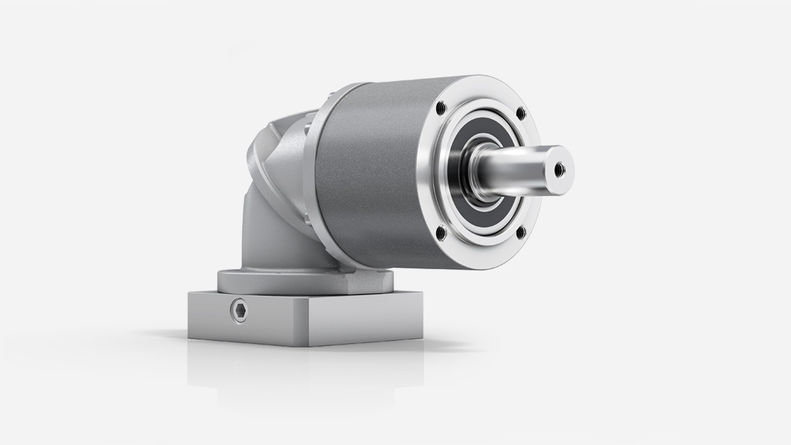

CPK Kegelradgetriebe mit Welle glatt

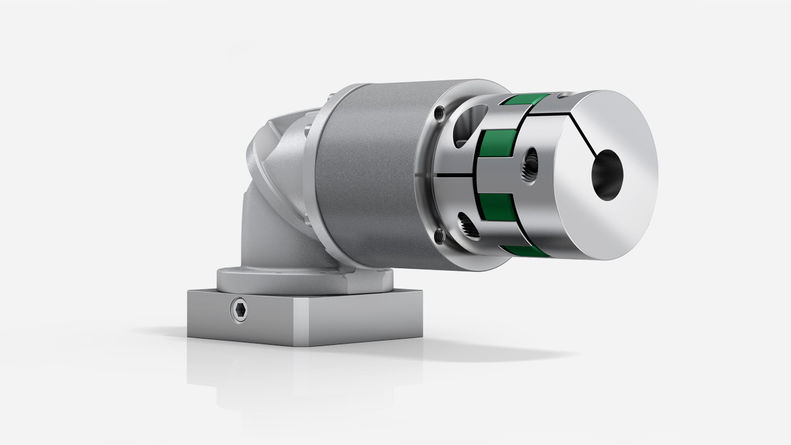

CPK Kegelradgetriebe mit Elastomerkupplung ELC

Geared up to Fit

Wirtschaftlich um die Ecke. Das CP Kegelradgetriebe mit Abtriebswelle ist speziell auf Anwendungen mit mittleren Anforderungen an die Positioniergenauigkeit ausgelegt. Die äußerst kompakte Kegelradstufe ermöglicht den Einsatz auch in Anwendungen, in denen Platz Mangelware ist.

Downloads

Technische Daten / Maßblätter (1 MB)
Katalog alpha Basic Line & alpha Value Line (22 MB)
Bestellschlüssel / CAD-Daten CPK
Technische Unterlagen (inklusive Betriebsanleitung) (4 MB)
Hinweisblatt: Dichtblechmontage (126 KB)
Betriebsanleitung cynapse^® (624 KB)
Motoranbauvideo alpha Basic Line

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN GmbH

Energiestraße 2

2540 Bad Vöslau (Austria)

+43 2252 890 145–0

office@wittenstein.at

www.wittenstein.at

Produkttyp		CPK
Version		MF
Übersetzung		3 - 100
Anzahl Baugrößen		5
Max. Verdrehspiel ^c)	j_t [arcmin]	Standard ≤ 13
Max. Drehmoment	T_2a [Nm]	14 - 700
Max. Antriebsdrehzahl	n_1Max [rpm]	5000

^c) Bezogen auf Referenzbaugrößen

Detaillierte Übersicht nach Baugröße

Form des Abtriebs
Welle glatt	✓
Welle mit Passfeder^d)	✓
Form des Antriebs
Motoranbau	✓
Ausprägung
Lebensmitteltaugliche Schmierung ^{a) b)}	✓
Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Kupplung	✓

^a) Leistungsreduzierung: Technische Daten auf Anfrage erhältlich

^b)Bitte Rücksprache mit WITTENSTEIN alpha

^d) Leistungsreduzierung: Für eine detailliertere Auslegung nutzen Sie bitte unsere Auslegungssoftware cymex^®

WITTENSTEIN alpha in allen Achsen

Winkelgetriebe

WITTENSTEIN alpha bietet für jede Achse komplette Antriebslösungen aus einer Hand. Die Anwendungsbereiche sind nahezu grenzenlos. Unsere Lösungen können in hochpräzisen Achsen in Fertigungssystemen bis zu Verpackungsmaschinen, bei denen maximale Produktivität gefordert ist, zum Einsatz gebracht werden. WITTENSTEIN alpha steht dabei stets als Synonym für höchste Qualität und Zuverlässigkeit, hohe Präzision und Gleichlaufgüte, höchste Leistungsdichte, lange Lebensdauer und einfachsten Motoranbau.
