CVS Schneckengetriebe

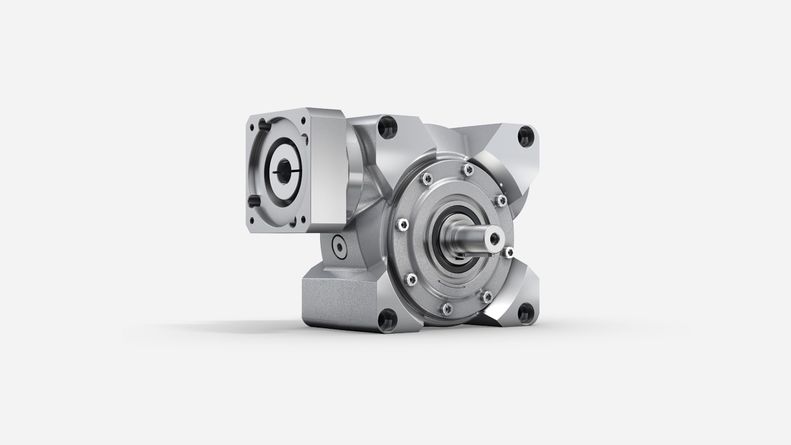

  • CVS Schneckengetriebe mit Vollwelle

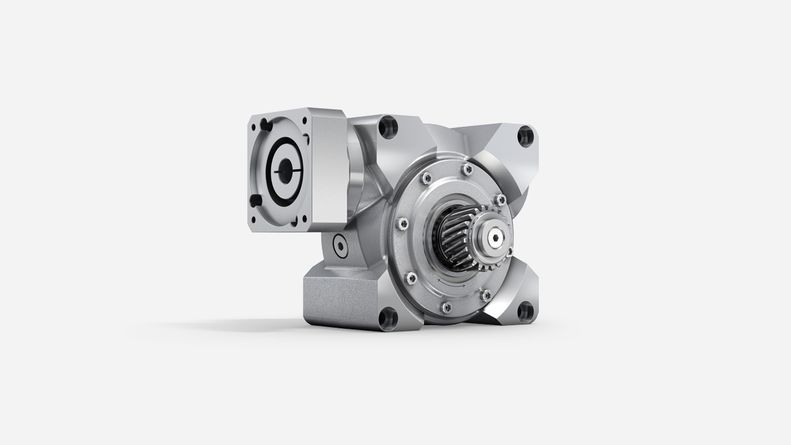

  • CVS Schneckengetriebe mit Ritzel

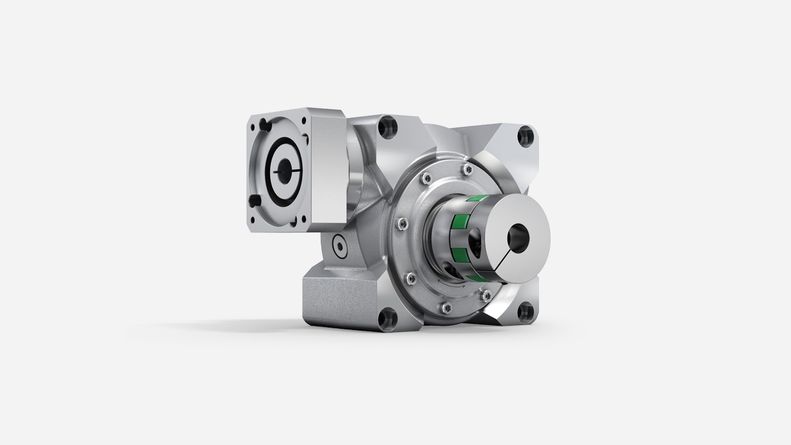

  • CVS Schneckengetriebe mit Elastomerkupplung ELC

  • Motoranbau alpha Value Line Planeten- und Winkelgetriebe

Der leise Dauerläufer

Abgestimmt auf die unterschiedlichsten Einsatzbereiche findet sich in den CVS Schneckengetrieben der V-Drive Basic Familie eine optimierte Abtriebslagerung wieder. Durch ein sehr niedriges Laufgeräusch im Zusammenspiel mit einem top Preis-Leistungs-Verhältnis eignet sich dieses Getriebe vor allem für den Einsatz im Dauerbetrieb.

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN GmbH - Energiestraße 2

WITTENSTEIN GmbH

Energiestraße 2

2540 Bad Vöslau (Austria)

  • Technische Daten
  • Verfügbare Optionen
Produkttyp CVS
Version MF / MT
Übersetzung

7 - 40

Anzahl Baugrößen 3

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 15

Max. DrehmomentT2a [Nm]68 - 301
Max. Antriebsdrehzahln1Max [rpm]6000

c) Bezogen auf Referenzbaugrößen

Form des Abtriebs
Welle glatt

Welle mit Passfeder d)

Abtrieb beidseitig
Form des Antriebs
Motoranbau

Ausprägung


Lebensmitteltaugliche Schmierung
Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Kupplung

d) Leistungsreduzierung: Für eine detailliertere Auslegung nutzen Sie bitte unsere Auslegungssoftware cymex®

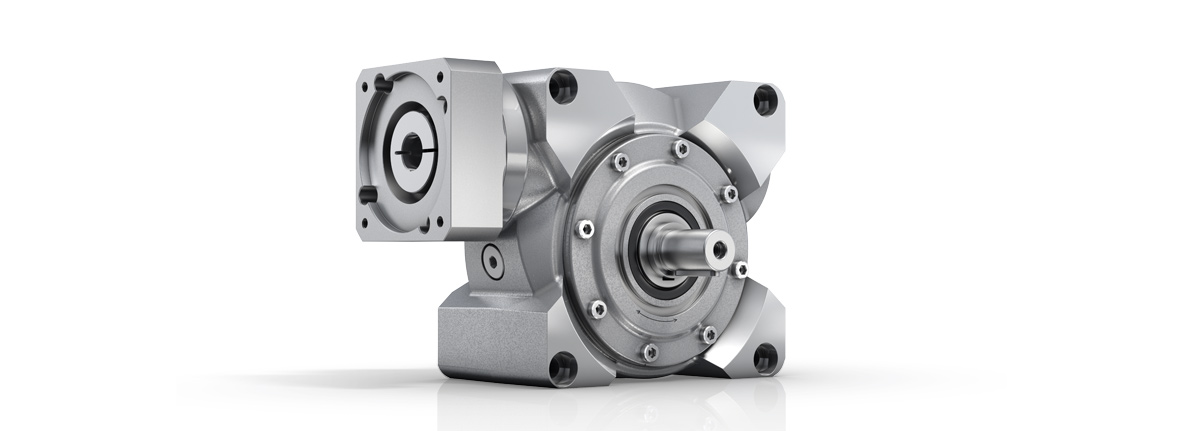

Produkthighlights

Optimierte Abtriebslagerungen

Für erhöhte Anforderungen an die Aufnahme von externen Kräften findet die Option der verstärkten Lagerung ihren Einsatz.

Speziell entwickelte Verzahnung

Das Laufgeräusch im S1-Betrieb wurde durch eine speziell entwickelte Verzahnung minimiert. Diese zeichnet sich zudem durch hohe Drehmomente und einen guten Gleichlauf aus.

Top Preis-Leistungs-Verhältnis

Bei kurzen Lieferzeiten und einer Qualität „made in Germany“ wird ein top Preis-Leistungs-Verhältnis realisiert.

Radialwellendichtring

  • Sehr lange Lebensdauer
  • Optimiert für den Dauerbetrieb


Antriebslagerung

  • Lagerpaket zur Aufnahme von Axial- und Radialkräften
  • Sehr gut geeignet für hohe Antriebsdrehzahlen

Abtriebslagerung

Abgestimmt auf die unterschiedlichsten Einsatzbereiche

Metallbalgkupplung

  • Absolut spielfrei
  • Lebensdauerfest und wartungsfrei
  • Einfache Montage
  • Schützt den Motor durch thermischen Längenausgleich


Verzahnung

Speziell entwickelte Verzahnung für hohe Drehmomente, guten Gleichlauf und geringes Laufgeräusch

Radialwellendichtring

  • Sehr lange Lebensdauer
  • Optimiert für den Dauerbetrieb


Antriebslagerung

  • Lagerpaket zur Aufnahme von Axial- und Radialkräften
  • Sehr gut geeignet für hohe Antriebsdrehzahlen

Abtriebslagerung

Abgestimmt auf die unterschiedlichsten Einsatzbereiche

Metallbalgkupplung

  • Absolut spielfrei
  • Lebensdauerfest und wartungsfrei
  • Einfache Montage
  • Schützt den Motor durch thermischen Längenausgleich


Verzahnung

Speziell entwickelte Verzahnung für hohe Drehmomente, guten Gleichlauf und geringes Laufgeräusch

WITTENSTEIN alpha in allen Achsen

Winkelgetriebe

WITTENSTEIN alpha bietet für jede Achse komplette Antriebslösungen aus einer Hand. Die Anwendungsbereiche sind nahezu grenzenlos. Unsere Lösungen können in hochpräzisen Achsen in Fertigungssystemen bis zu Verpackungsmaschinen, bei denen maximale Produktivität gefordert ist, zum Einsatz gebracht werden. WITTENSTEIN alpha steht dabei stets als Synonym für höchste Qualität und Zuverlässigkeit, hohe Präzision und Gleichlaufgüte, höchste Leistungsdichte, lange Lebensdauer und einfachsten Motoranbau.
