NPRK Kegelradgetriebe

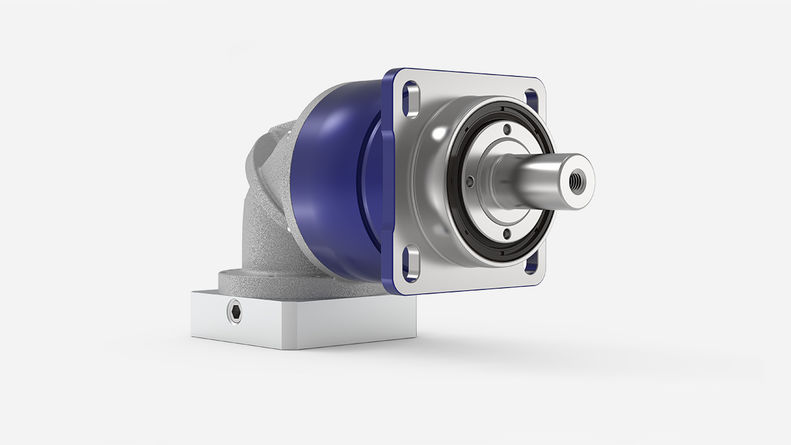

  • NPRK bevel gearbox with output shaft

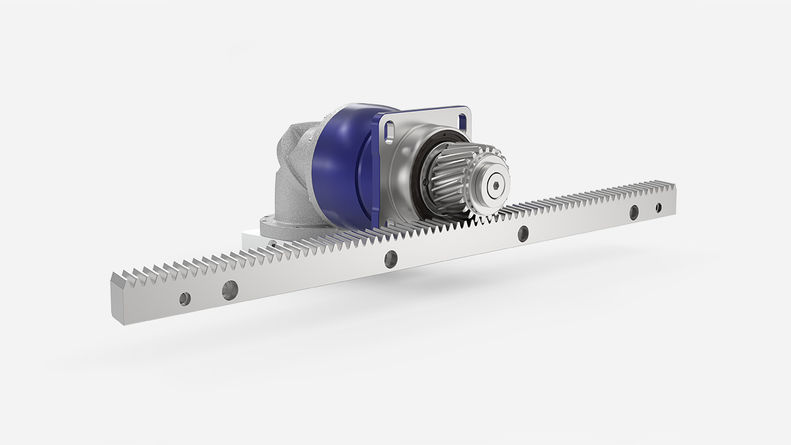

  • NPRK Kegelradgetriebe mit Langlöchern zur optimalen Ritzel-Zahnstangen Anbindung

Individual Talents

Das NPRK Kegelradgetriebe der alpha Value Line besticht durch seine Langlöcher und ist damit zur optimalen Ritzel-Zahnstangen Anbindung geeignet.

Erfahren Sie mehr

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN GmbH - Energiestraße 2

WITTENSTEIN GmbH

Energiestraße 2

2540 Bad Vöslau (Austria)

  • Technische Daten
  • Verfügbare Optionen
Produkttyp NPRK
Version MF
Übersetzung 3 - 100
Anzahl Baugrößen 4

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 11

Max. DrehmomentT2a [Nm]33 - 700
Max. Antriebsdrehzahln1Max [rpm]5000

c) Bezogen auf Referenzbaugrößen

Form des Abtriebs
Welle glatt

Welle mit Passfeder d)

Zahnwelle (DIN 5480)
Form des Antriebs
Motoranbau

Ausprägung


Flansch mit Langlöchern (Standard)
Lebensmitteltaugliche Schmierung a) b)
Systemlösungen

Linearsystem (Ritzel / Zahnstange)

Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Kupplung

a) Leistungsreduzierung: Technische Daten auf Anfrage erhältlich

b) Bitte Rücksprache mit WITTENSTEIN alpha

d) Leistungsreduzierung: Für eine detailliertere Auslegung nutzen Sie bitte unsere Auslegungssoftware cymex®

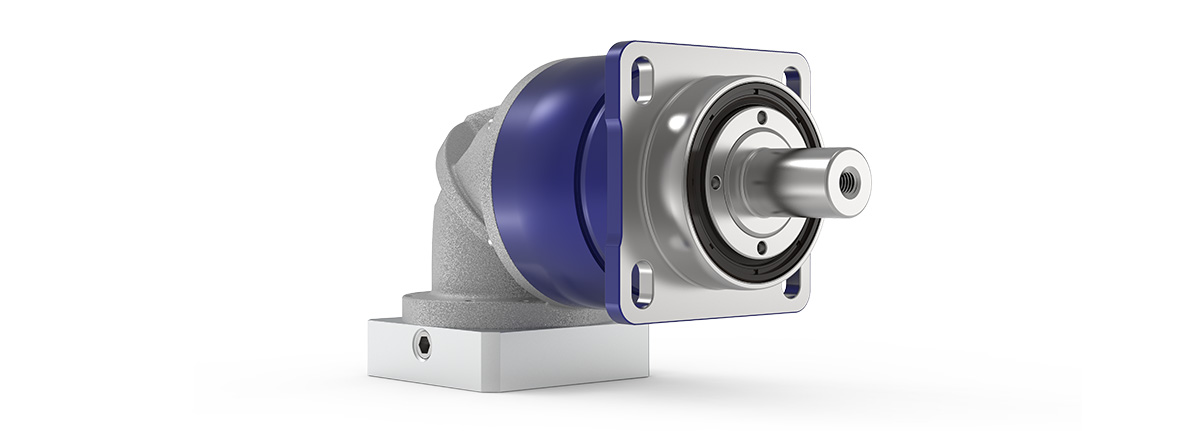

Produkthighlights

Hohe Flexibilität

Das NPRK Kegelradgetriebe mit Langlöchern und Abtriebswelle bietet konstruktive Freiheiten zugeschnitten auf individuelle Anforderungen. Durch die integrierten Langlöcher im Abtriebsflansch ist das Getriebe besonders für Ritzel-Zahnstangen Anbindungen optimiert.

Hohe Wirtschaftlichkeit

Die Getriebe der alpha Value Line sind sehr wirtschaftlich in der Anschaffung, unschlagbar effizient im Betrieb und wartungsfrei über die gesamte Lebensdauer.

Flexible Motoranbindung

Anbindung aller gängigen Servomotoren durch eine flexible und geschraubte Adapterplatte sowie einer großen Anzahl an Motorwellendurchmessern.

Design

Das formschöne Design unterstreicht die Dynamik des Getriebes und setzt neue Maßstäbe am Markt

Kompaktheit

Die äußerst kompakt gestaltete Winkelstufe ermöglicht den Einsatz auch in sehr eingeschränkten Bauräumen

Hohe Übersetzungsvarianz

  • Vielfältige Anzahl an Übersetzungen (i = 3 bis i = 100)
  • Erhältlich in den gängigen binären Übersetzungen

Flexible Motoranbindung

  • Anbindung aller gängigen Servomotoren durch eine flexible und geschraubte Adapterplatte
  • Große Anzahl an Motorwellendurchmessern anbindbar

Form des Abtriebs

Höhere externe Kräfte beim NPRK möglich

Design

Das formschöne Design unterstreicht die Dynamik des Getriebes und setzt neue Maßstäbe am Markt

Kompaktheit

Die äußerst kompakt gestaltete Winkelstufe ermöglicht den Einsatz auch in sehr eingeschränkten Bauräumen

Hohe Übersetzungsvarianz

  • Vielfältige Anzahl an Übersetzungen (i = 3 bis i = 100)
  • Erhältlich in den gängigen binären Übersetzungen

Flexible Motoranbindung

  • Anbindung aller gängigen Servomotoren durch eine flexible und geschraubte Adapterplatte
  • Große Anzahl an Motorwellendurchmessern anbindbar

Form des Abtriebs

Höhere externe Kräfte beim NPRK möglich

WITTENSTEIN alpha in allen Achsen

Winkelgetriebe

WITTENSTEIN alpha bietet für jede Achse komplette Antriebslösungen aus einer Hand. Die Anwendungsbereiche sind nahezu grenzenlos. Unsere Lösungen können in hochpräzisen Achsen in Fertigungssystemen bis zu Verpackungsmaschinen, bei denen maximale Produktivität gefordert ist, zum Einsatz gebracht werden. WITTENSTEIN alpha steht dabei stets als Synonym für höchste Qualität und Zuverlässigkeit, hohe Präzision und Gleichlaufgüte, höchste Leistungsdichte, lange Lebensdauer und einfachsten Motoranbau.
