NVH Schneckengetriebe

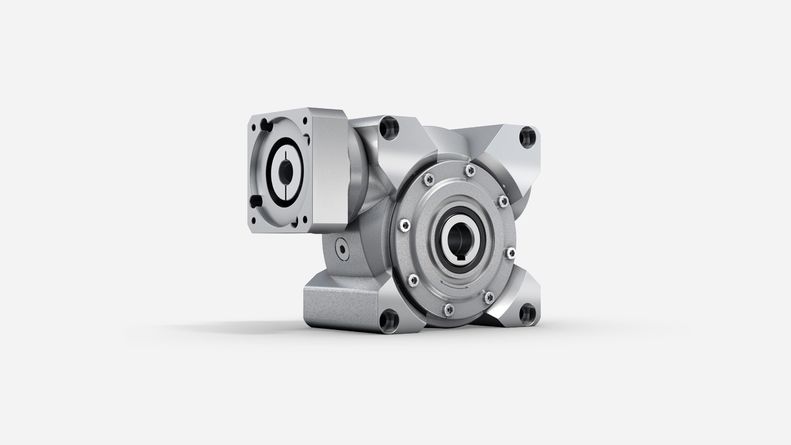

  • NVH Schneckengetriebe mit Hohlwelle beidseitig genutet

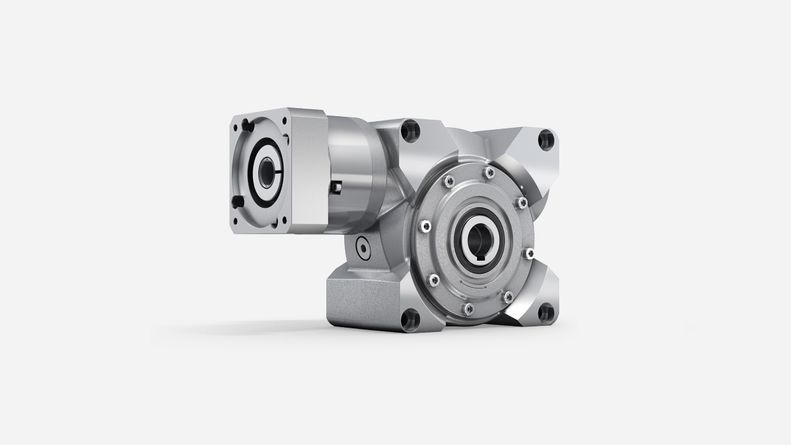

  • NVH Schneckengetriebe mit Flanschhohlwelle und integrierter Planetenvorstufe

Die wirtschaftliche Servo-Schnecke

Das Servo-Schneckengetriebe mit Hohlwelle. Das NVH der V-Drive Value-Familie zeichnet sich durch hohe Leistungsdichte bei mittlerem Verdrehspiel aus. Es eignet sich besonders für wirtschaftliche Anwendungen im Dauerbetrieb.


Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN GmbH - Energiestraße 2

WITTENSTEIN GmbH

Energiestraße 2

2540 Bad Vöslau (Austria)

  • Technische Daten
  • Verfügbare Optionen
Produkttyp NVH
Version MF
Übersetzung 4 - 400
Anzahl Baugrößen 3

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 6

Max. DrehmomentT2a [Nm]74 - 365
Max. Antriebsdrehzahln1Max [rpm]6000

c) Bezogen auf Referenzbaugrößen

Form des Abtriebs
Hohlwellenschnittstelle

Hohlwelle genutet

Abtrieb beidseitig
Form des Antriebs
Motoranbau

Ausprägung


Lebensmitteltaugliche Schmierung
Korrosionsbeständig
Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Schrumpfscheibe

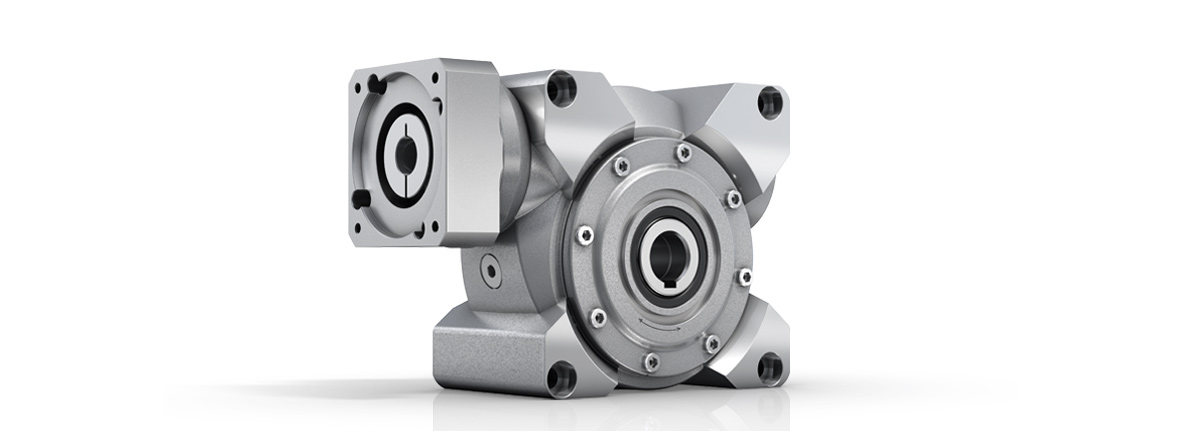

Produkthighlights

Hohe Performance

Im Zyklus- und Dauerbetrieb überzeugt das NVH Schneckengetriebe durch eine hohe Performance.

Kein Stick-Slip-Effekt

In Anwendungen mit dem NVH spielt der Stick-Slip-Effekt durch die perfektionierte Hohlflankenverzahnung keine Rolle.

Hohe Flexibilität

Neben den Abtriebsformen Hohlwelle sind die Schneckengetriebe in korrosionsbeständigem Design verfügbar.

Radialwellendichtring

  • Sehr lange Lebensdauer
  • Optimiert für den Dauerbetrieb


Hohlflankenverzahnung

  • Mittlere Verdrehspielgenauigkeit über die gesamte Lebensdauer
  • Hoher Wirkungsgrad
  • Hohe Leistungsdichte


Antriebslagerung

  • Lagerpaket zur Aufnahme von Axial-und Radialkräften
  • Sehr gut geeignet für hohe Antriebsdrehzahlen


Abtriebslagerung

Hohe Überlastfähigkeit zur Aufnahme von axialen und radialen Kräften

Metallbalgkupplung

  • Absolut spielfrei
  • Lebensdauerfest und wartungsfrei
  • Einfache Montage
  • Schützt den Motor durch thermischen Längenausgleich

Radialwellendichtring

  • Sehr lange Lebensdauer
  • Optimiert für den Dauerbetrieb


Hohlflankenverzahnung

  • Mittlere Verdrehspielgenauigkeit über die gesamte Lebensdauer
  • Hoher Wirkungsgrad
  • Hohe Leistungsdichte


Antriebslagerung

  • Lagerpaket zur Aufnahme von Axial-und Radialkräften
  • Sehr gut geeignet für hohe Antriebsdrehzahlen


Abtriebslagerung

Hohe Überlastfähigkeit zur Aufnahme von axialen und radialen Kräften

Metallbalgkupplung

  • Absolut spielfrei
  • Lebensdauerfest und wartungsfrei
  • Einfache Montage
  • Schützt den Motor durch thermischen Längenausgleich
