RPC+ Kegelradgetriebe

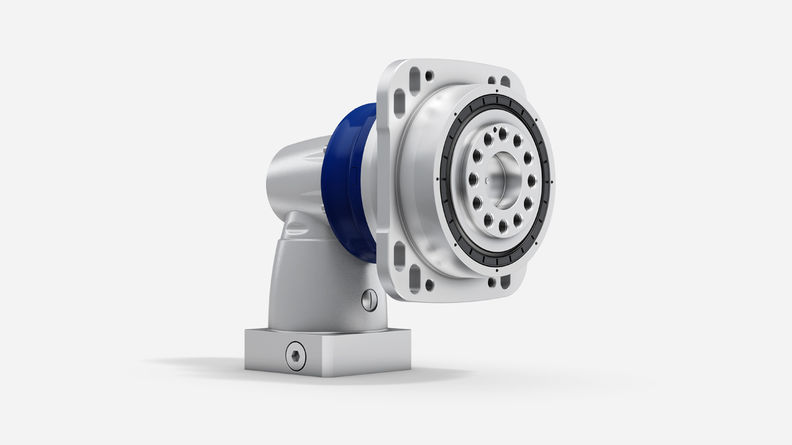

  • RPC+ Kegelradgetriebe mit Flansch

  • Premium Linear System mit RPC+ Kegelradgetriebe und innovativer Zahnstange INIRA®

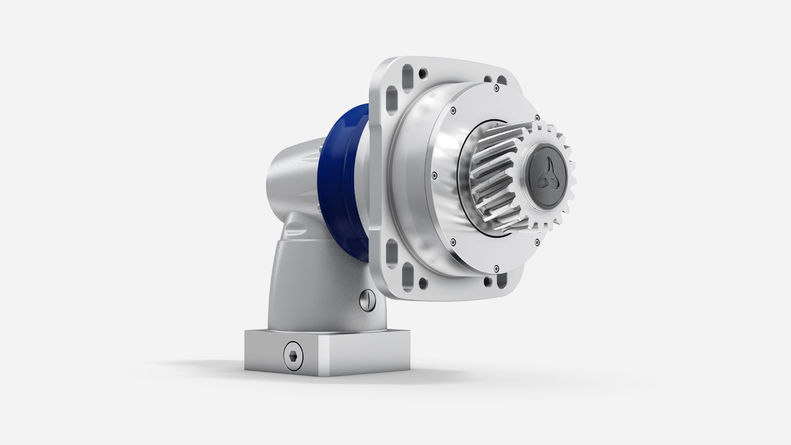

  • RPC+ Kegelradgetriebe mit Ritzel

  • Motoranbau alpha Advanced Line / alpha Premium Line Winkelgetriebe

Hochpräzise mit niedrigen Übersetzungen um die Ecke

Das RPC+ Kegelradgetriebe zeichnet sich in erster Linie durch kleine Übersetzungsver­hältnisse (Übersetzung 1 und 2) in der Winkel­stufe aus. Die niedrigen Übersetzungen ermö­glichen bei Winkel-Planetengetriebe-Kombi­nationen identische Übersetzungen wie bei Planetengetrieben. Der Produktaufbau beeinflusst die Temperaturentwicklung des Getriebes positiv und reduziert somit die Wärmeentwicklung des Systems. Konsequenz ist eine höhere Positionier­genauigkeit des Gesamtsystems.

Für nähere Informationen oder CAD-Daten kontaktieren Sie bitte Ihren zuständigen Vertriebsingenieur oder info@wittenstein-alpha.de.


Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN alpha GmbH - Walter-Wittenstein-Straße 1

WITTENSTEIN alpha GmbH

Walter-Wittenstein-Straße 1

97999 Igersheim

+49 7931 493-10800

+49 7931 493-200

www.wittenstein-alpha.de

  • Versionen und ihr Einsatz
  • Technische Daten
  • Verfügbare Optionen



EigenschaftenRPC+
 MA-Version
Leistungsdichte++++
Positioniergenauigkeit
(z.B. verspannte Antriebe)
++++
hochdynamische Applikationen+++
Verdrehsteifigkeit++++
platzsparende Konstruktion++++
Montagefreundlichkeit++++





  RPC+
MA-Version
Übersetzungi22 - 55
Anzahl Baugrößen3

Max. Verdrehspiel

jt [arcmin]Standard ≤ 1,3
VerdrehsteifigkeitCt21 [Nm/armin]194 - 1171
Max. DrehmomentT [Nm]1400 - 7535
Max. Antriebsdrehzahln1Max [rpm]4500
Max. KippmomentM2KMax [Nm]34000



 RPC+
MA-Version
Form des Abtriebs
Flansch
Systemabtrieb
Form des Antriebs
Motoranbauversion
Ausführung
lebensmitteltaugliche Schmierung a) b)
Zubehör
Zahnstange
Ritzel

a) Leistungsreduzierung: Technische Daten auf Anfrage erhältlich

b) Bitte Rücksprache mit WITTENSTEIN alpha
