RPK+ Hypoidgetriebe

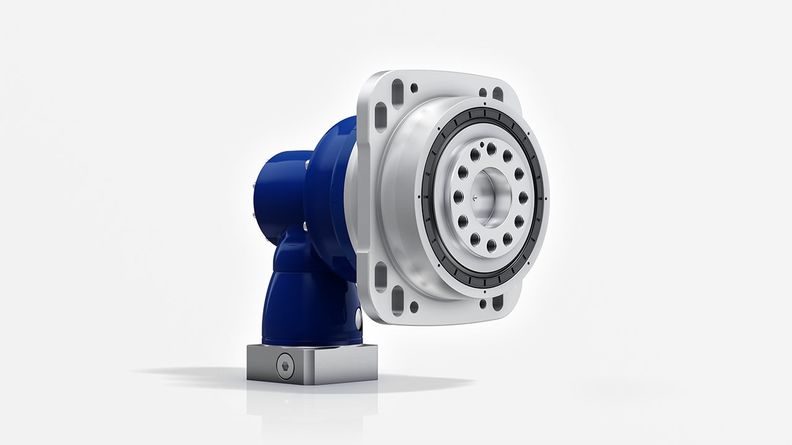

  • RPK+ Hypoidgetriebe mit Flansch

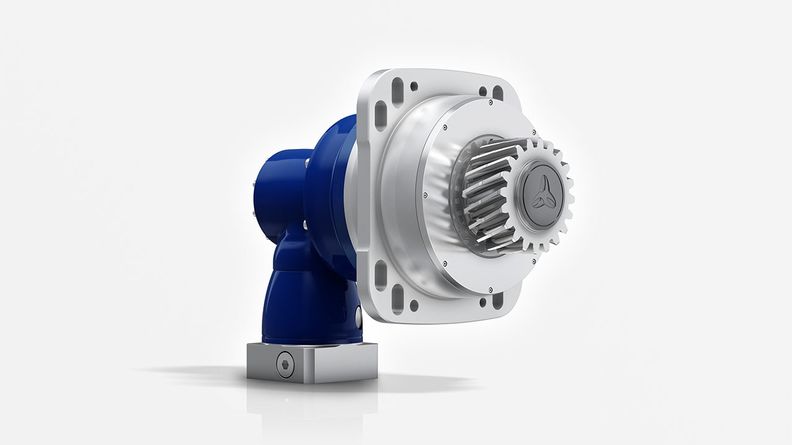

  • RPK+ Hypoidgetriebe mit Ritzel
  • Premium Linear System mit RPK+ Hypoidgetriebe und innovativer Zahnstange INIRA®

  • Motoranbau alpha Advanced / Premium Line Winkelgetriebe

Kraftvoll und hochpräzise um die Ecke

Das Premium-Planetengetriebe RP+, das durch die verstärkte Lagerung und optimierte Schnittstelle speziell auf Ritzel-Zahnstangen zugeschnitten ist, ist nun auch als Winkelversion mit Hypoidverzahnung RPK+ erhältlich. Der Achsversatz bei Hypoidgetrieben lässt neben erhöhten Übersetzungen in einer Stufe (Übersetzung i = 3 – 10) auch gesteigerte Drehmomente im Vergleich zu Kegelradgetrieben zu. Die hohe Drehmomentdichte sorgt für eine äußerst kompakte und platzsparende Bauweise. Des Weiteren überzeugt der Getriebeaufbau durch eine sehr gute Zahneingriffsfrequenz und einer hohen Verdrehsteifigkeit. Dies ermöglicht eine erhöhte Positioniergenauigkeit und hohe Laufruhe.

Für nähere Informationen oder CAD-Daten kontaktieren Sie bitte Ihren zuständigen Vertriebsingenieur oder office@wittenstein.at.

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN GmbH - Energiestraße 2

WITTENSTEIN GmbH

Energiestraße 2

2540 Bad Vöslau (Austria)

  • Technische Daten
  • Verfügbare Optionen
Produkttyp RPK+
Version MA
Übersetzung 48 - 5500
Anzahl Baugrößen 4

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 1,3

Reduziert

Max. DrehmomentT2a [Nm]1100 - 10450
Max. Antriebsdrehzahln1Max [rpm]7500
VerdrehsteifigkeitCt21 [Nm/arcmin]1901
Max. KippmomentM2KMax [Nm]34000

c) Bezogen auf Referenzbaugrößen

Form des Abtriebs
Flansch
Systemabtrieb
Form des Antriebs
Motoranbau

Ausprägung


Flansch mit Langlöchern (Standard)
Lebensmitteltaugliche Schmierung a) b)
Systemlösungen

Linearsystem (Ritzel / Zahnstange)

a) Leistungsreduzierung: Technische Daten auf Anfrage erhältlich

b) Bitte Rücksprache mit WITTENSTEIN alpha

Produkthighlights

Gleichbleibend hohe Leistung

Konstantes Verdrehspiel über die gesamte Getriebelaufzeit für eine gleichbleibend hohe Leistung.

Wartungsarmut

Höchste Qualitätsansprüche für eine lange Lebensdauer und Verlängerung von Wartungsintervallen.

Maschinenanbindung

Integrierte Langlöcher ermöglichen eine einfache Einstellung von Ritzel und Zahnstange und erhöhen die Systemsteifigkeit durch die Elimination von Einstellplatten.

Kräfte

Verstärkte Lagerung zur Aufnahme höchster Kräfte – bei kompaktem Aufbau

Kompaktheit

Das axial kurzbauende, rechtwinklige Design ermöglicht noch kompaktere Maschinenkonzepte.

Positioniergenauigkeit

Geringes Verdrehspiel und hohe Verdrehsteifigkeit ermöglichen höchste Positioniergenauigkeit am Toolcenter Point.

Zuverlässigkeit

Hohe Zuverlässigkeit der Getriebe vermeidet kostenintensive Maschinenstillstände.

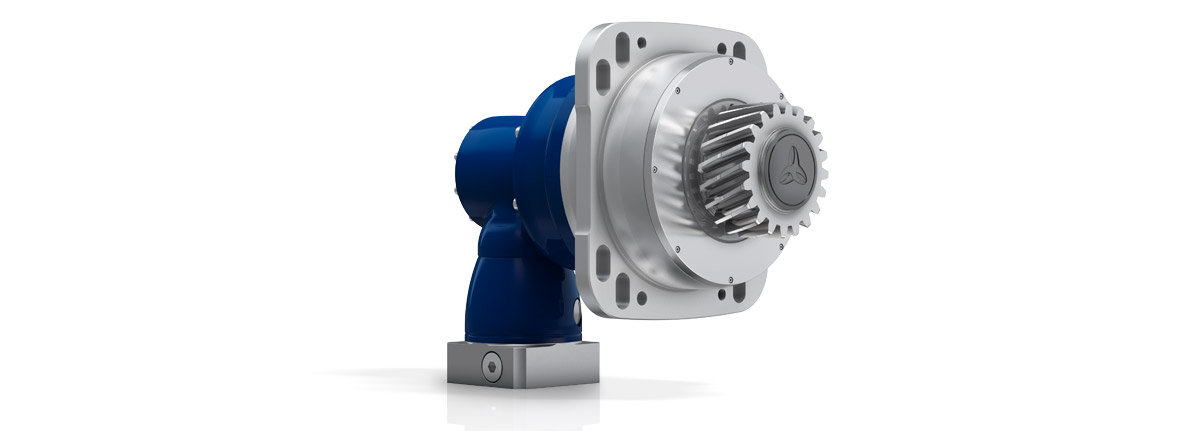

Langlöcher

Integrierte Langlöcher reduzieren den Aufwand für Konstruktion und Montage auf ein Minimum

Hypoidstufe

Hochwertige Hypoidstufe mit Übersetzungsverhältnissen von i = 3 – 10 in der Winkelstufe

Metallbalgkupplung

Einsatz einer Metallbalgkupplung zum thermischen Längenausgleich und Schutz der Motorlagerung

Ritzel

Die speziell auf das Getriebe abgestimmten Ritzel ermöglichen die Übertragung höchster Vorschubkräfte

Langlöcher

Integrierte Langlöcher reduzieren den Aufwand für Konstruktion und Montage auf ein Minimum

Hypoidstufe

Hochwertige Hypoidstufe mit Übersetzungsverhältnissen von i = 3 – 10 in der Winkelstufe

Metallbalgkupplung

Einsatz einer Metallbalgkupplung zum thermischen Längenausgleich und Schutz der Motorlagerung

Ritzel

Die speziell auf das Getriebe abgestimmten Ritzel ermöglichen die Übertragung höchster Vorschubkräfte

WITTENSTEIN alpha in allen Achsen

Winkelgetriebe

WITTENSTEIN alpha bietet für jede Achse komplette Antriebslösungen aus einer Hand. Die Anwendungsbereiche sind nahezu grenzenlos. Unsere Lösungen können in hochpräzisen Achsen in Fertigungssystemen bis zu Verpackungsmaschinen, bei denen maximale Produktivität gefordert ist, zum Einsatz gebracht werden. WITTENSTEIN alpha steht dabei stets als Synonym für höchste Qualität und Zuverlässigkeit, hohe Präzision und Gleichlaufgüte, höchste Leistungsdichte, lange Lebensdauer und einfachsten Motoranbau.
