SK+ Hypoidgetriebe

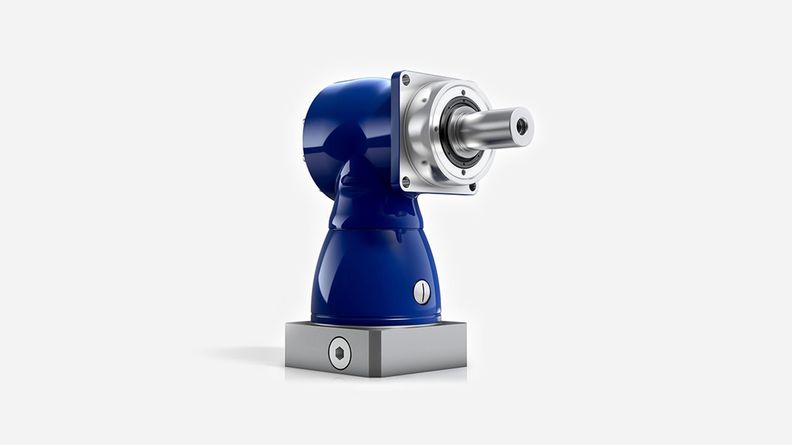

  • SK+ Hypoidgetriebe mit Abtriebswelle

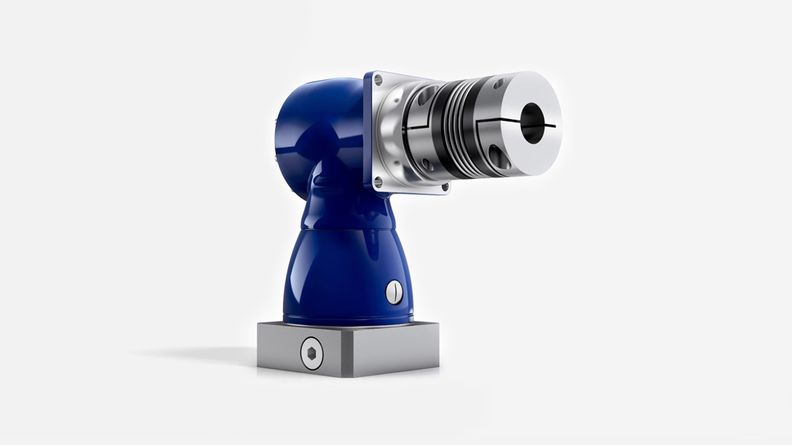

  • SK+ Hypoidgetriebe mit Kupplung

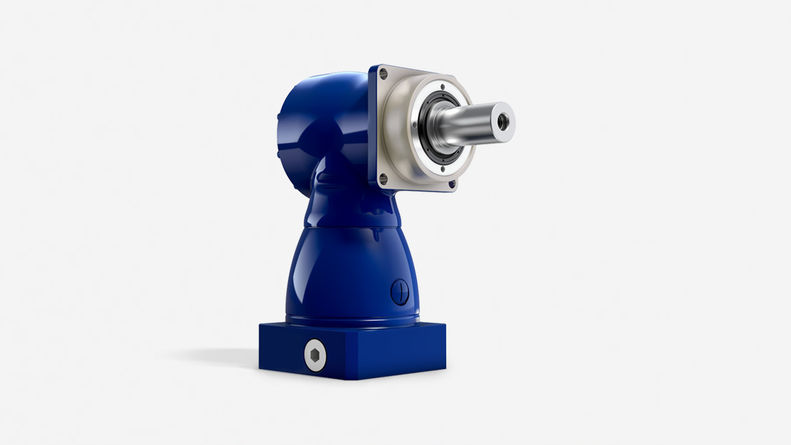

  • SK+ Hypoidgetriebe in korrosionsbeständigem Design

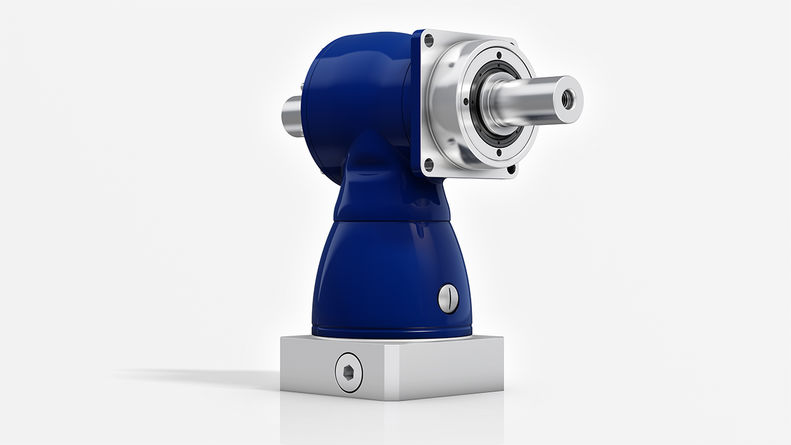

  • SK+ Hypoidgetriebe mit rückwärtiger Welle

  • Motoranbau alpha Advanced / Premium Line Winkelgetriebe

Die platzsparende Winkel­präzision mit Abtriebswelle

Die spielarmen Hypoidgetriebe mit SP+ kompatibler Abtriebsgeometrie. Die SK+ Getriebe eignen sich nicht nur durch ihre hohe Präzision und Effizienz für eine Vielzahl von Anwendungen, sondern überzeugen auch durch die Möglichkeit Abtriebsoptionen zu kombinieren. Durch eine optionale Planetenvorstufe können zusätzlich besonders hohe Antriebsdrehzahlen verwirklicht werden.

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN GmbH - Energiestraße 2

WITTENSTEIN GmbH

Energiestraße 2

2540 Bad Vöslau (Austria)

  • Technische Daten
  • Verfügbare Optionen
Produkttyp SK+
Version MF
Übersetzung 3 - 100
Anzahl Baugrößen 5

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 4

Reduziert

Max. DrehmomentT2a [Nm]20 - 768
Max. Antriebsdrehzahln1Max [rpm]7500
VerdrehsteifigkeitCt21 [Nm/arcmin]79
Max. KippmomentM2KMax [Nm]3213

c) Bezogen auf Referenzbaugrößen

Form des Abtriebs
Welle glatt

Welle mit Passfeder d)

Zahnwelle (DIN 5480)
Abtrieb beidseitig
Form des Antriebs
Motoranbau

Ausprägung


ATEX (2014/34/EU) a)
Lebensmitteltaugliche Schmierung a) b)
Korrosionsbeständig a) b)
Systemlösungen

Linearsystem (Ritzel / Zahnstange)

Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Kupplung

a) Leistungsreduzierung: Technische Daten auf Anfrage erhältlich

b) Bitte Rücksprache mit WITTENSTEIN alpha

d) Leistungsreduzierung: Für eine detailliertere Auslegung nutzen Sie bitte unsere Auslegungssoftware cymex®

Produkthighlights

Gleichbleibend hohe Leistung

Konstantes Verdrehspiel über die gesamte Getriebelaufzeit für eine gleichbleibend hohe Leistung.

Wartungsarmut

Höchste Qualitätsansprüche für eine lange Lebensdauer und Verlängerung von Wartungsintervallen.

Geschwindigkeit

Höchste Geschwindigkeit steigert den Maschinenoutput.

Kompaktheit

Das axial kurzbauende, rechtwinklige Design ermöglicht noch kompaktere Maschinenkonzepte.

Zuverlässigkeit

Hohe Zuverlässigkeit der Getriebe vermeidet kostenintensive Maschinenstillstände.

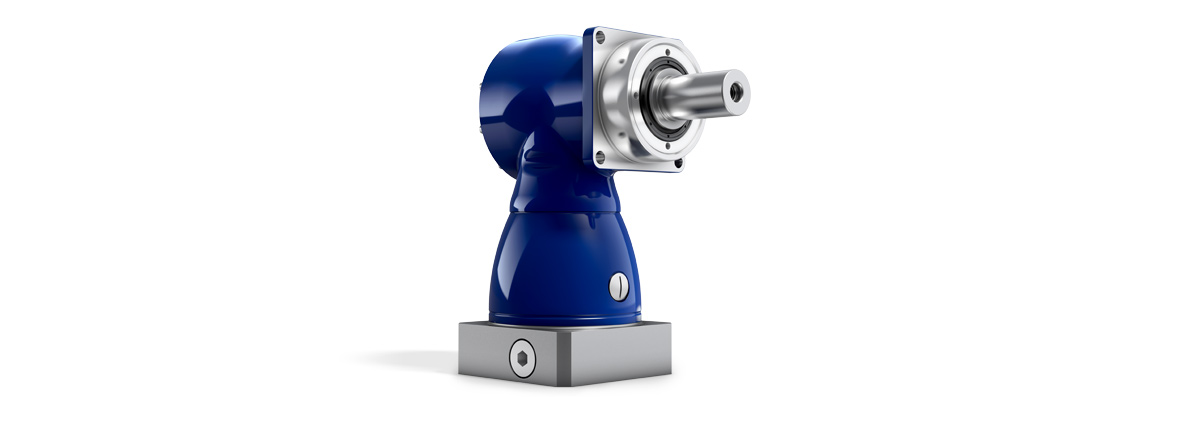

Kegelrollenlager für die Aufnahme axialer und radialer Kräfte

Kompatibler Abtrieb zur SP+ Baureihe

Variable Abtriebsanbindung auch rückwärtig

Hochwertige Hypoidverzahnung für ein Plus an Drehmoment und Laufruhe

Metallbalgkupplung am Antrieb: Längenkompensation zum Schutz der Motorlagerung


Kegelrollenlager für die Aufnahme axialer und radialer Kräfte

Kompatibler Abtrieb zur SP+ Baureihe

Variable Abtriebsanbindung auch rückwärtig

Hochwertige Hypoidverzahnung für ein Plus an Drehmoment und Laufruhe

Metallbalgkupplung am Antrieb: Längenkompensation zum Schutz der Motorlagerung
