TK+ Hypoidgetriebe

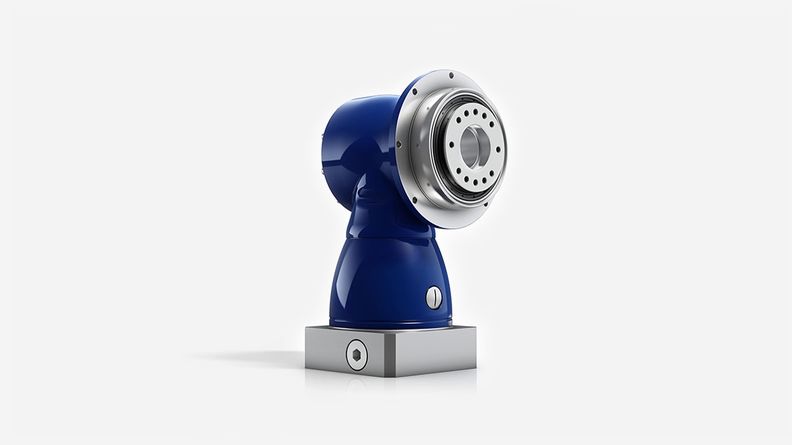

  • TK+ Hypoidgetriebe mit Abtriebsflansch und Hohlwelle

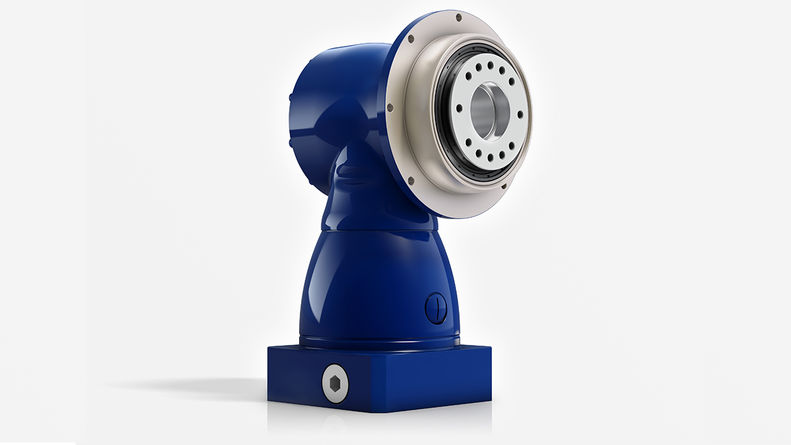

  • TK+ Hypoidgetriebe in korrosionsbeständigem Design

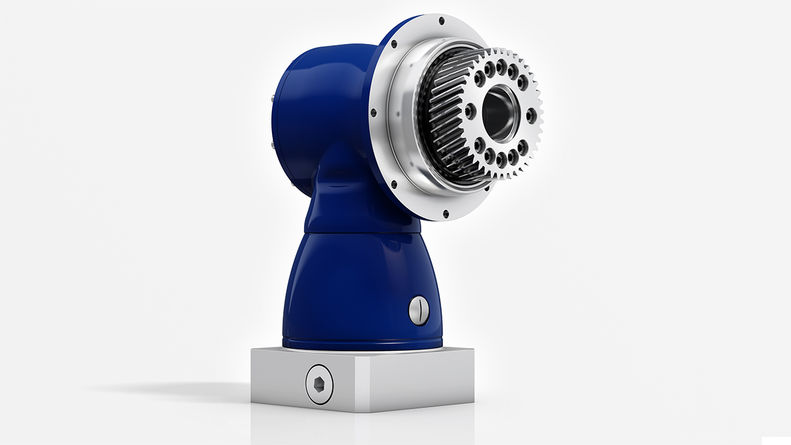

  • TK+ Hypoidgetriebe mit Ritzel

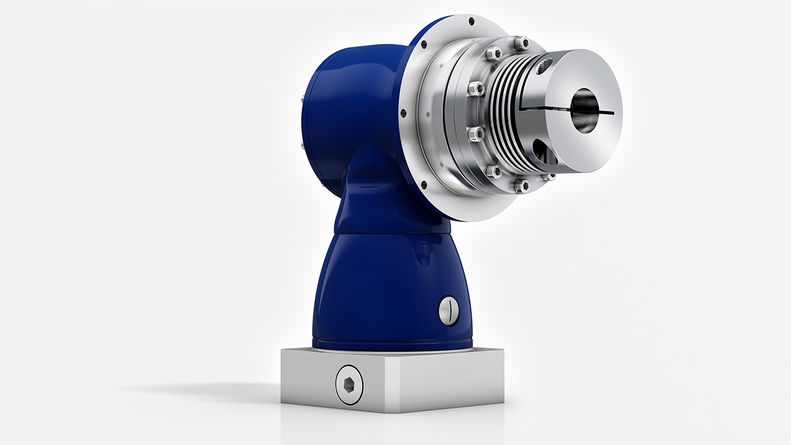

  • TK+ Hypoidgetriebe mit Metallbalgkupplung

  • Motoranbau alpha Advanced / Premium Line Winkelgetriebe

Die platzsparende Winkel­präzision mit Abtriebs­flansch

Die spielarmen Hypoidgetriebe mit TP+ kompatibler Abtriebsgeometrie und optionaler Hohlwelle zur Mediendurchführung. Die TK+ Getriebe eignen sich nicht nur durch ihre hohe Präzision und Effizienz für eine Vielzahl von Anwendungen, sondern überzeugen auch durch die Möglichkeit Abtriebsoptionen zu kombinieren. Durch eine optionale Planetenvorstufe können zusätzlich besonders hohe Antriebsdrehzahlen verwirklicht werden.

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN GmbH - Energiestraße 2

WITTENSTEIN GmbH

Energiestraße 2

2540 Bad Vöslau (Austria)

  • Technische Daten
  • Verfügbare Optionen
Produkttyp TK+
Version MF
Übersetzung 3 - 100
Anzahl Baugrößen 5

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 4

Reduziert

Max. DrehmomentT2a [Nm]20 - 768
Max. Antriebsdrehzahln1Max [rpm]7500
VerdrehsteifigkeitCt21 [Nm/arcmin]99
Max. KippmomentM2KMax [Nm]3213

c) Bezogen auf Referenzbaugrößen

Form des Abtriebs
Flanschhohlwelle

Abtrieb beidseitig

Form des Antriebs
Motoranbau

Ausprägung


ATEX (2014/34/EU) a)
Lebensmitteltaugliche Schmierung a) b)
Korrosionsbeständig a) b)
Systemlösungen

Linearsystem (Ritzel / Zahnstange)

Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Kupplung

a) Leistungsreduzierung: Technische Daten auf Anfrage erhältlich

b) Bitte Rücksprache mit WITTENSTEIN alpha

Produkthighlights

Gleichbleibend hohe Leistung

Konstantes Verdrehspiel über die gesamte Getriebelaufzeit für eine gleichbleibend hohe Leistung.

Wartungsarmut

Höchste Qualitätsansprüche für eine lange Lebensdauer und Verlängerung von Wartungsintervallen.

Geschwindigkeit

Höchste Geschwindigkeit steigert den Maschinenoutput.

Kompaktheit

Das axial kurzbauende, rechtwinklige Design ermöglicht noch kompaktere Maschinenkonzepte.

Zuverlässigkeit

Hohe Zuverlässigkeit der Getriebe vermeidet kostenintensive Maschinenstillstände.

Hohlwelle

Eine Hohlwelle ermöglicht maximale Flexibilität im Maschinendesign.

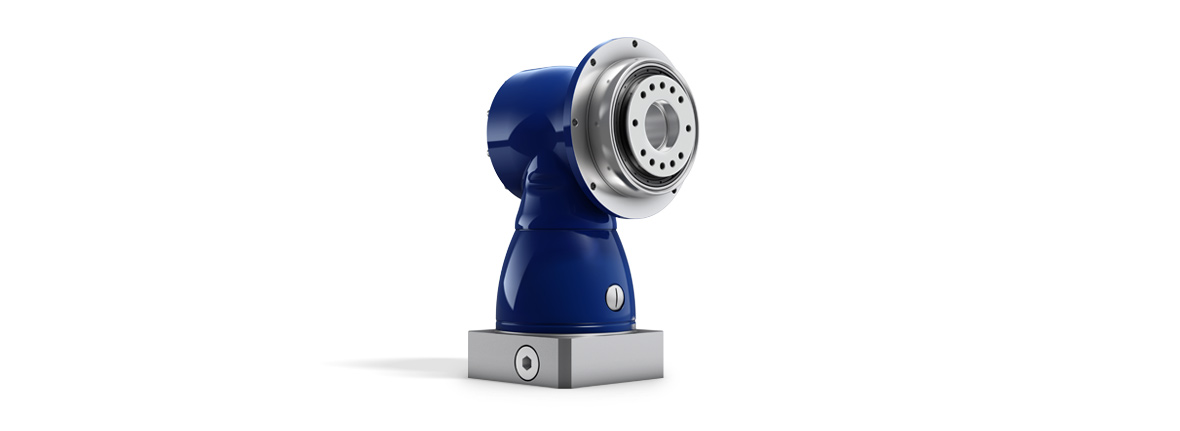

Kegelrollenlager für die Aufnahme axialer und radialer Kräfte

Kompatibler Abtrieb zur TP+ Baureihe

Variable Abtriebsanbindung auch rückwärtig

Hochwertige Hypoidverzahnung für ein Plus an Drehmoment und Laufruhe

Metallbalgkupplung am Antrieb: Längenkompensation zum Schutz der Motorlagerung

Kegelrollenlager für die Aufnahme axialer und radialer Kräfte

Kompatibler Abtrieb zur TP+ Baureihe

Variable Abtriebsanbindung auch rückwärtig

Hochwertige Hypoidverzahnung für ein Plus an Drehmoment und Laufruhe

Metallbalgkupplung am Antrieb: Längenkompensation zum Schutz der Motorlagerung

WITTENSTEIN alpha in allen Achsen

Winkelgetriebe

WITTENSTEIN alpha bietet für jede Achse komplette Antriebslösungen aus einer Hand. Die Anwendungsbereiche sind nahezu grenzenlos. Unsere Lösungen können in hochpräzisen Achsen in Fertigungssystemen bis zu Verpackungsmaschinen, bei denen maximale Produktivität gefordert ist, zum Einsatz gebracht werden. WITTENSTEIN alpha steht dabei stets als Synonym für höchste Qualität und Zuverlässigkeit, hohe Präzision und Gleichlaufgüte, höchste Leistungsdichte, lange Lebensdauer und einfachsten Motoranbau.
