VS+ Schneckengetriebe

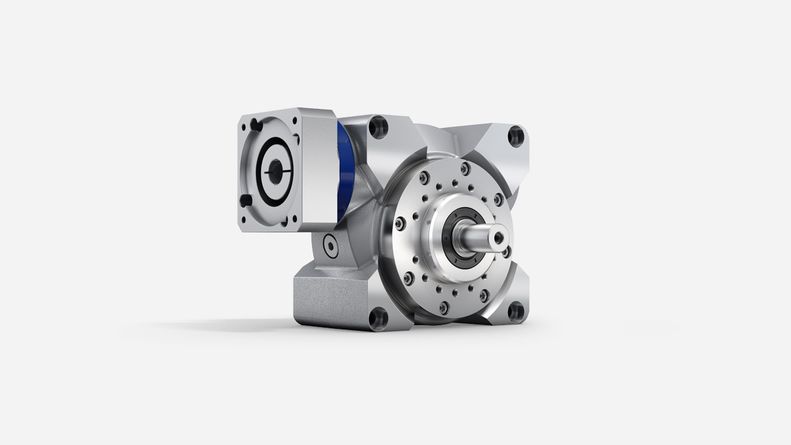

  • VS+ Schneckengetriebe mit Abtriebswelle

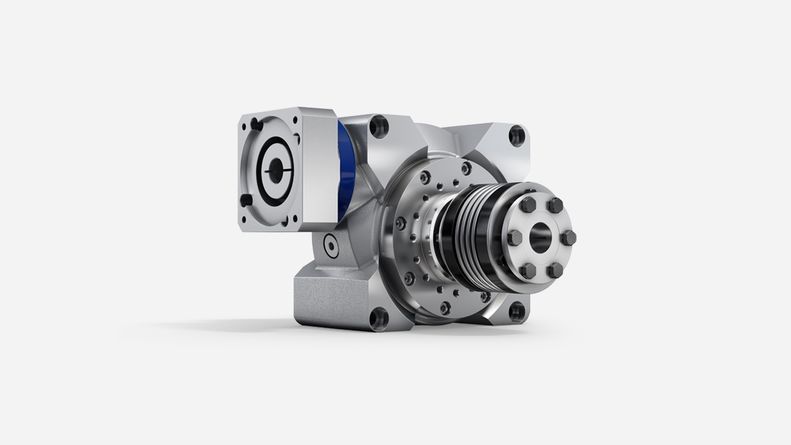

  • VS+ Schneckengetriebe mit Metallbalgkupplung BC3

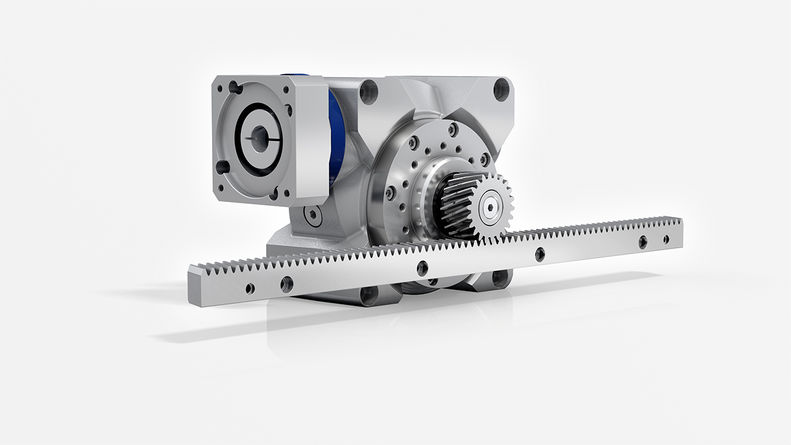

  • VS+ Schneckengetriebe mit Ritzel und Zahnstange

Stark im Drehmoment und ruhig im Lauf

Das VS+ Schneckengetriebe der V-Drive Familie zeichnet sich durch ein konstant geringes Verdrehspiel aus. Dadurch wird eine gleichbleibend hohe Qualität mit hoher Positioniergenauigkeit über die gesamte Getriebelebensdauer hinweg erreicht.

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN GmbH - Energiestraße 2

WITTENSTEIN GmbH

Energiestraße 2

2540 Bad Vöslau (Austria)

  • Technische Daten
  • Verfügbare Optionen
Produkttyp

VS+

Version MF
Übersetzung 4 - 400
Anzahl Baugrößen 4

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 3

Reduziert
≤ 2

Max. DrehmomentT2a [Nm]165 - 1505
Max. Antriebsdrehzahln1Max [rpm]6000
VerdrehsteifigkeitCt21 [Nm/arcmin]153
Max. KippmomentM2KMax [Nm]3059

c) Bezogen auf Referenzbaugrößen

Form des Abtriebs
Welle glatt

Welle mit Passfeder d)

Zahnwelle (DIN 5480)
Abtrieb beidseitig
Form des Antriebs
Motoranbau

Ausprägung


Lebensmitteltaugliche Schmierung
Korrosionsbeständig
Systemlösungen

Linearsystem (Ritzel / Zahnstange)

Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Kupplung

d) Leistungsreduzierung: Für eine detailliertere Auslegung nutzen Sie bitte unsere Auslegungssoftware cymex®

Produkthighlights

Starke Performance

Im Zyklus- und Dauerbetrieb überzeugt das VS+ Schneckengetriebe durch eine starke Performance.

Kein Stick-Slip-Effekt

In Anwendungen mit dem VS+ spielt der Stick-Slip-Effekt durch die perfektionierte Hohlflankenverzahnung keine Rolle.

Hohe Flexibilität

Neben der Abtriebsform Abtriebswellen sind die Schneckengetriebe in korrosionsbeständigem Design verfügbar.

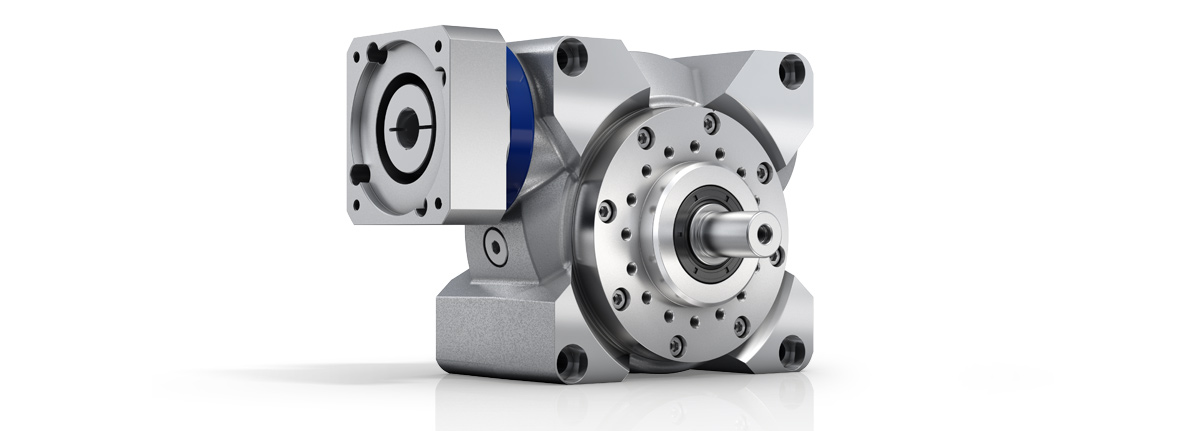

Radialwellendichtring

  • sehr lange Lebensdauer
  • optimiert für den Dauerbetrieb

Hohlflankenverzahnung

  • hohe Verdrehspielgenauigkeit über die gesamte Lebensdauer
  • hoher Wirkungsgrad und sehr hohe Leistungsdichte

Antriebslagerung

  • Lagerpaket zur Aufnahme von Axial-und Radialkräften
  • Sehr gut geeignet für hohe Antriebsdrehzahlen

Metallbalgkupplung am Antrieb

  • Längenkompensation zum Schutz der Motorlagerung

Abtriebslagerung

  • hohe Überlastfähigkeit zur Aufnahme von axialen und radialen Kräften

Radialwellendichtring

  • sehr lange Lebensdauer
  • optimiert für den Dauerbetrieb

Hohlflankenverzahnung

  • hohe Verdrehspielgenauigkeit über die gesamte Lebensdauer
  • hoher Wirkungsgrad und sehr hohe Leistungsdichte

Antriebslagerung

  • Lagerpaket zur Aufnahme von Axial-und Radialkräften
  • Sehr gut geeignet für hohe Antriebsdrehzahlen

Metallbalgkupplung am Antrieb

  • Längenkompensation zum Schutz der Motorlagerung

Abtriebslagerung

  • hohe Überlastfähigkeit zur Aufnahme von axialen und radialen Kräften
