VT+ Schneckengetriebe

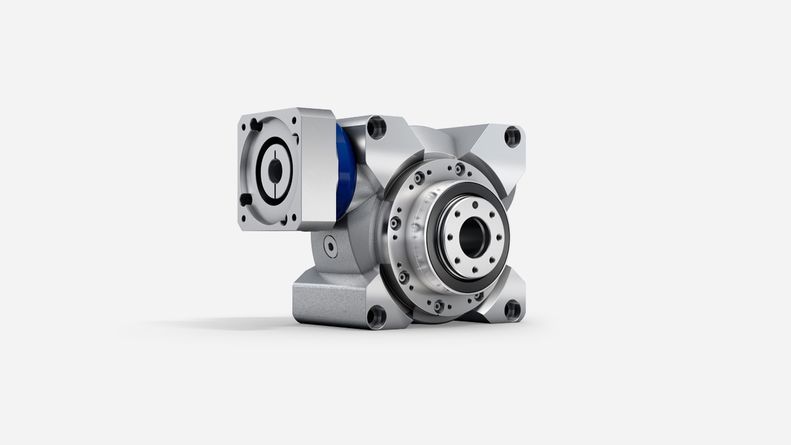

  • VT+ Schneckengetriebe mit Flanschhohlwelle

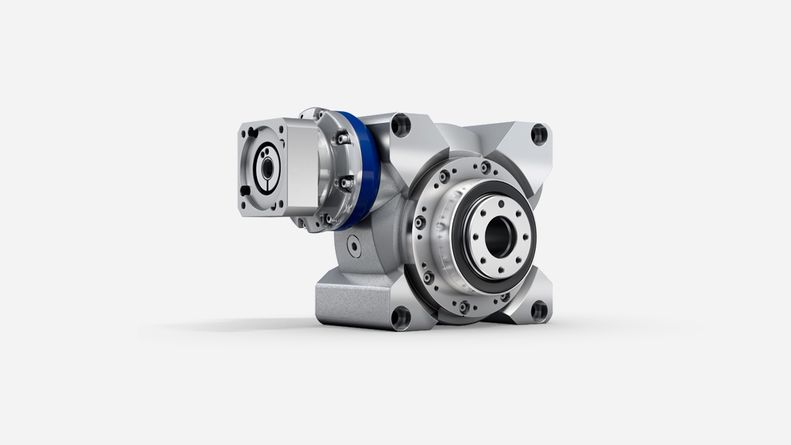

  • VT+ Schneckengetriebe mit Flanschhohlwelle und integrierter Planetenvorstufe

Stark im Drehmoment und ruhig im Lauf

Das VT+ Schneckengetriebe der V-Drive Familie besticht durch seinen Hohlwellenflansch sowie der optimierten Abtriebslagerung: durch eine hohe Überlastfähigkeit können so axiale und radiale Kräfte verstärkt aufgenommen werden.

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN GmbH - Energiestraße 2

WITTENSTEIN GmbH

Energiestraße 2

2540 Bad Vöslau (Austria)

  • Technische Daten
  • Verfügbare Optionen
Produkttyp VT+
Version MF
Übersetzung 4 - 400
Anzahl Baugrößen 4

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 3
Reduziert
≤ 2

Max. DrehmomentT2a [Nm]165 - 1505
Max. Antriebsdrehzahln1Max [rpm]6000
VerdrehsteifigkeitCt21 [Nm/arcmin]213
Max. KippmomentM2KMax [Nm]3059

c) Bezogen auf Referenzbaugrößen

Form des Abtriebs
Flanschhohlwelle
Form des Antriebs
Motoranbau

Ausprägung


Lebensmitteltaugliche Schmierung
Korrosionsbeständig
Systemlösungen

Linearsystem (Ritzel / Zahnstange)

Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Kupplung

Produkthighlights

Starke Performance

Im Zyklus- und Dauerbetrieb überzeugt das VT+ Schneckengetriebe durch eine starke Performance.

Kein Stick-Slip-Effekt

In Anwendungen mit dem VH+ spielt der Stick-Slip-Effekt durch die perfektionierte Hohlflankenverzahnung keine Rolle.

Hohe Flexibilität

Neben der Abtriebsform Flanschhohlwellen sind die Schneckengetriebe in korrosionsbeständigem Design verfügbar.

Konstant geringes Verdrehspiel

Über die gesamte Lebensdauer hinweg wird durch ein konstant geringes Verdrehspiel eine gleichbleibend hohe Qualität mit hoher Positioniergenauigkeit erreicht.

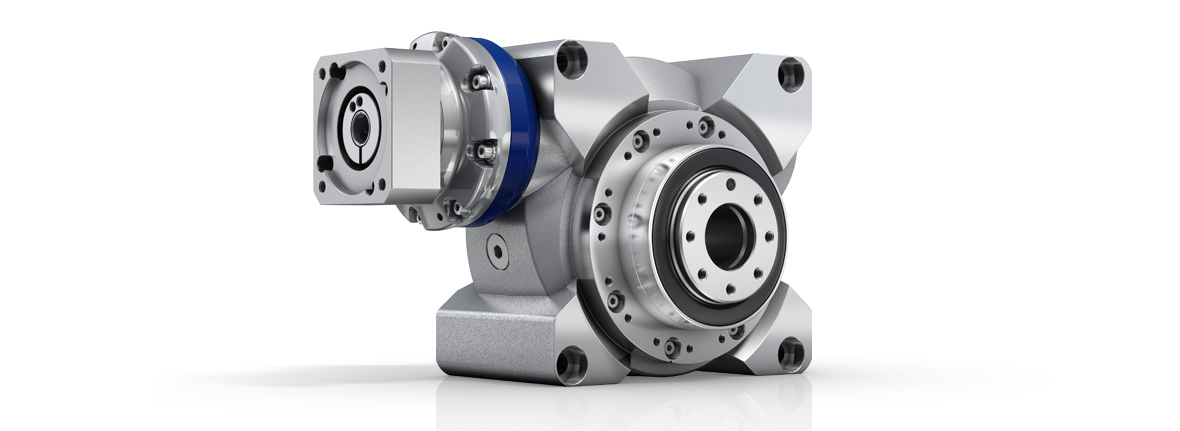

Metallbalgkupplung am Antrieb

  • Längenkompensation zum Schutz der Motorlagerung

Radialwellendichtring

  • Sehr lange Lebensdauer
  • Optimiert für den Dauerbetrieb

Antriebslagerung

  • Lagerpaket zur Aufnahme von Axial-und Radialkräften
  • Sehr gut geeignet für hohe Antriebsdrehzahlen

Hohlflankenverzahnung

  • Hohe Verdrehspielgenauigkeit über die gesamte Lebensdauer
  • Hoher Wirkungsgrad und sehr hohe Leistungsdichte

Abtriebslagerung

  • Hohe Überlastfähigkeit zur Aufnahme von axialen und radialen Kräften

Metallbalgkupplung am Antrieb

  • Längenkompensation zum Schutz der Motorlagerung

Radialwellendichtring

  • Sehr lange Lebensdauer
  • Optimiert für den Dauerbetrieb

Antriebslagerung

  • Lagerpaket zur Aufnahme von Axial-und Radialkräften
  • Sehr gut geeignet für hohe Antriebsdrehzahlen

Hohlflankenverzahnung

  • Hohe Verdrehspielgenauigkeit über die gesamte Lebensdauer
  • Hoher Wirkungsgrad und sehr hohe Leistungsdichte

Abtriebslagerung

  • Hohe Überlastfähigkeit zur Aufnahme von axialen und radialen Kräften

WITTENSTEIN alpha in allen Achsen

Winkelgetriebe

WITTENSTEIN alpha bietet für jede Achse komplette Antriebslösungen aus einer Hand. Die Anwendungsbereiche sind nahezu grenzenlos. Unsere Lösungen können in hochpräzisen Achsen in Fertigungssystemen bis zu Verpackungsmaschinen, bei denen maximale Produktivität gefordert ist, zum Einsatz gebracht werden. WITTENSTEIN alpha steht dabei stets als Synonym für höchste Qualität und Zuverlässigkeit, hohe Präzision und Gleichlaufgüte, höchste Leistungsdichte, lange Lebensdauer und einfachsten Motoranbau.
